Intel, dünyanın en ince GaN çipletini geliştirdi: Neden önemli?

Intel ultra ince GaN çipletini duyurdu

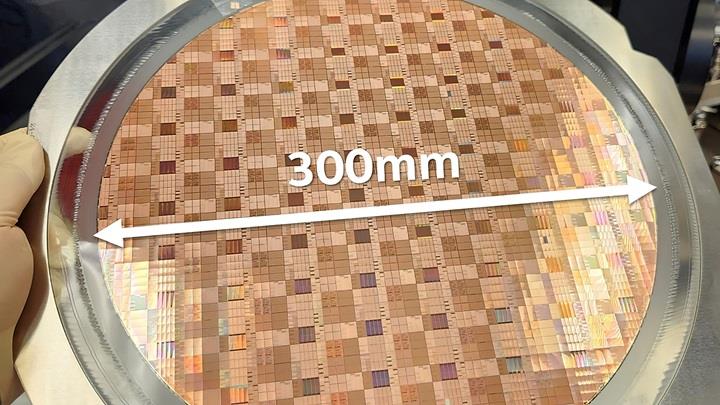

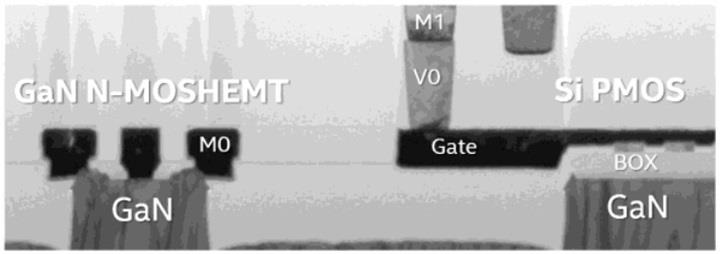

Yeni çiplet, 300 mm GaN-on-silicon wafer üzerinde üretiliyor ve klasik silikon çözümlerine kıyasla çok daha ince bir yapı sunuyor. Paylaşılan teknik detaylara göre bu kalınlık, insan saç telinin yaklaşık beşte biri seviyesinde. Ancak asıl dikkat çeken nokta sadece incelik değil. Intel, GaN transistörleri doğrudan silikon tabanlı dijital devrelerle tek bir yonga üzerinde birleştirmeyi başarmış durumda.

Bu da, ayrı bir yardımcı çip ihtiyacını ortadan kaldırarak gecikmeyi ve enerji kaybını azaltıyor. GaN tabanlı bu yeni yapı, özellikle veri merkezleri için kritik avantajlar sunabilir. Daha yüksek anahtarlama hızları ve düşük enerji kaybı sayesinde güç dağıtımı daha verimli hale geliyor. Bu da işlemcilere daha yakın konumlandırılabilen, daha küçük ve daha etkili voltaj düzenleyicilerin önünü açıyor.

Veri merkezleri için kritik

Benzer şekilde 5G ve 6G altyapılarında kullanılan RF bileşenlerinde de GaN'ın yüksek frekans performansı önemli bir avantaj sunacak. 200 GHz üzeri frekanslarda çalışabilmesi, bu teknolojiyi yeni nesil iletişim sistemleri için güçlü bir aday haline getiriyor.

Ayrıca Bkz.Intel'den 14,2 milyar dolarlık anlaşma: Fab 34 geri dönüyor

Bu gelişmeyi önemli kılan bir diğer detay ise üretim tarafı. Intel'in mevcut 300 mm silikon üretim altyapısını kullanması, GaN tabanlı çözümlerin yaygınlaşması için kritik bir avantaj sunuyor. Tabii ki kısa vadede bu çipletin doğrudan son kullanıcı ürünlerinde görülmesi beklenmiyor. Ancak veri merkezleri, yapay zeka sistemleri ve yeni nesil ağ teknolojileri düşünüldüğünde, bu tür çözümlerin önümüzdeki yıllarda donanım dünyasında belirleyici bir rol üstleneceği açık.
