Question

Merhaba arkadaşlar,  Resimlerin silinmesinden sonra konu tamamen kargaşaya döndü, resimleri kendi hostingime koyarak farklı açıklamalar güncelledim, konuyu okumak için aşağıdaki adrese göz atmanız gerekmektedir.  Kaynak: http://www.manidar.net/guvenlik-kamera-kurulumu-resimli-anlatim.html

Accepted Answer

quote: Orijinalden alıntı: ozan72  Problem! Kardeşim merhaba,sana işim düştü.Elimde bir güvenlik seti var.Bunu nasıl kuracam bu konuda yardımcı olmanı istiyorum.Normalde bu tarz teknolojik aletlerden biraz da olsa anlıyorum,ama başaramadım.Bana göre malzemelerden biri eksik,kameradan Dvr cihazına gelen kablo yok.Yine de elimdeki bütün malzemelerin fotoğrafını çektim mesajımda gönderdim.Resimlerde kutu içerisinde gelen bütün malzemelerin fotoğrafları var.Hangi malzeme eksik ve bu güvenlik kameralarının kurulumunu,çalışmasını nasıl sağlayabilirim.Bana yardımcı olursan sevinirim.Şimdiden teşekkürler. Elimdeki malzemeler; 2 adet güvenlik kamerası 1 adet Dvr cihazı ve diğer bütün malzemeler zaten fotoğrafta yer alıyor.  Dipnot:Forum sayfasının resim ekleme bölümü çalışmıyordu o yüzden resimleri bir resim upload sayfasına yükledim.  Kendim çektiğim fotoğraflar; Resim-1:   Resim-2:   Resim-3:   Resim-4:   Resim-5:   Resim-6:   Resim-7:   Resim-8:   Resim-9:   Resim-10:   Resim-11:   Resim-12:   Resim-13:   Resim-14:   Resim-15:    Merhabalar,  Şehir dışında olmamdan dolayı foruma bir süredir giremiyordum, kusura bakmayın.  Almış olduğunuz seti resimlerde anlattığım şekilde kurabilirsiniz. Sizin kafanıza takılan soruları kısa ve net olarak açıklayım.  Kameranın arkasında iki soket bulunmaktadır, sizde resimde bunu göstermişsiniz zaten. Bir tanesine elektirik soketi, diğerinede görüntüyü iletmesi için BNC soketini takacaksınız.  Kutu içerisinden çıkan adaptörü kullanmanız yine oldukça basit olacaktır. Resim de göstermiş olduğunuz -V ve +V kısımlarına kablo içerisindeki + ve - kabloları takıp sabitleyeceksiniz.  Diğer işlemlerde vermiş olduğum resimlerdeki anlatımlar gibidir.

Answer

quote: Orijinalden alıntı: OMERKAHVECİ   quote: Orijinalden alıntı: ProbLem!  Merhaba Ömer,  Süper Had CCD; Daha parlak, daha gerçekci, daha az parazitli görüntüler elde edilmesi sağlar.  Link de vermiş olduğunuz camerayı hiç kullanmadım, 520 TVL, 6 Mm lens vardır. Kullanacağınız alan nedir, biraz tarif ederseniz daha iyi olur.   iş yerinde kullancam bu gösterdiğim kamera nasıl peki   Bahsetmiş olduğunuz kamerayı hiç kullanmadım, ama özellikleri gayet iyi, akıcı bir görüntü alabilirsiniz.

Answer

quote: Orijinalden alıntı: ProbLem!   quote: Orijinalden alıntı: OMERKAHVECİ   quote: Orijinalden alıntı: ProbLem!  Merhaba Ömer,  Süper Had CCD; Daha parlak, daha gerçekci, daha az parazitli görüntüler elde edilmesi sağlar.  Link de vermiş olduğunuz camerayı hiç kullanmadım, 520 TVL, 6 Mm lens vardır. Kullanacağınız alan nedir, biraz tarif ederseniz daha iyi olur.   iş yerinde kullancam bu gösterdiğim kamera nasıl peki   Bahsetmiş olduğunuz kamerayı hiç kullanmadım, ama özellikleri gayet iyi, akıcı bir görüntü alabilirsiniz.   verdiğin bilgiler için sagol bu super had ccd daha mı iyi

Answer

Tabiiki de süper had CCD daha iyi.

Answer

quote: Orijinalden alıntı: ProbLem!  Tabiiki de süper had CCD daha iyi.   anladım kardeş sağol

Answer

selam arkadaşlar ben de kamera sistemi almak istiyorum 150 mt mesafeyi net görebilirmizi bilgilerinizi bekliyorum

Answer

Problem! Kardeşim merhaba,sana işim düştü.Elimde bir güvenlik seti var.Bunu nasıl kuracam bu konuda yardımcı olmanı istiyorum.Normalde bu tarz teknolojik aletlerden biraz da olsa anlıyorum,ama başaramadım.Bana göre malzemelerden biri eksik,kameradan Dvr cihazına gelen kablo yok.Yine de elimdeki bütün malzemelerin fotoğrafını çektim mesajımda gönderdim.Resimlerde kutu içerisinde gelen bütün malzemelerin fotoğrafları var.Hangi malzeme eksik ve bu güvenlik kameralarının kurulumunu,çalışmasını nasıl sağlayabilirim.Bana yardımcı olursan sevinirim.Şimdiden teşekkürler.
Elimdeki malzemeler;

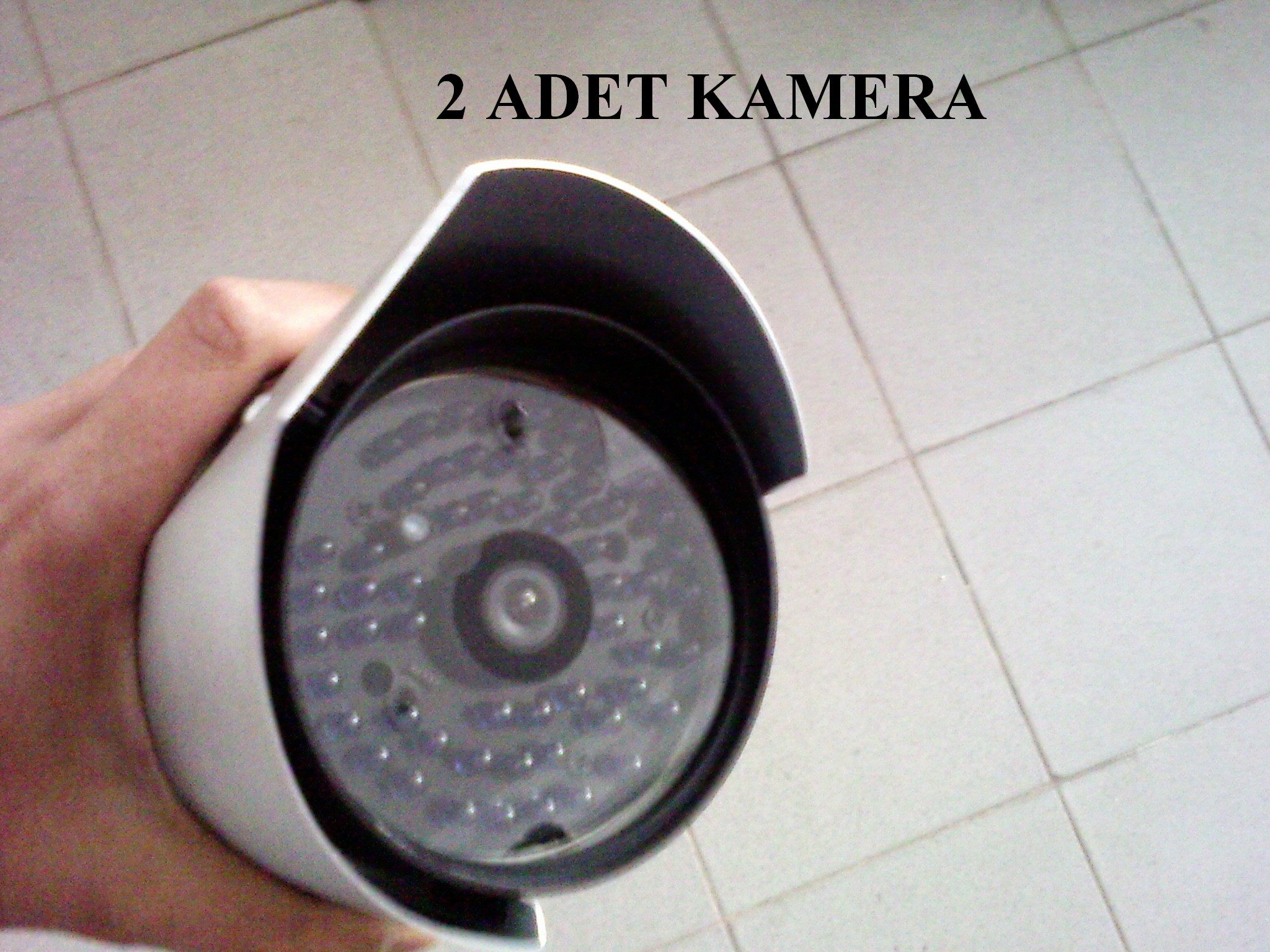

2 adet güvenlik kamerası

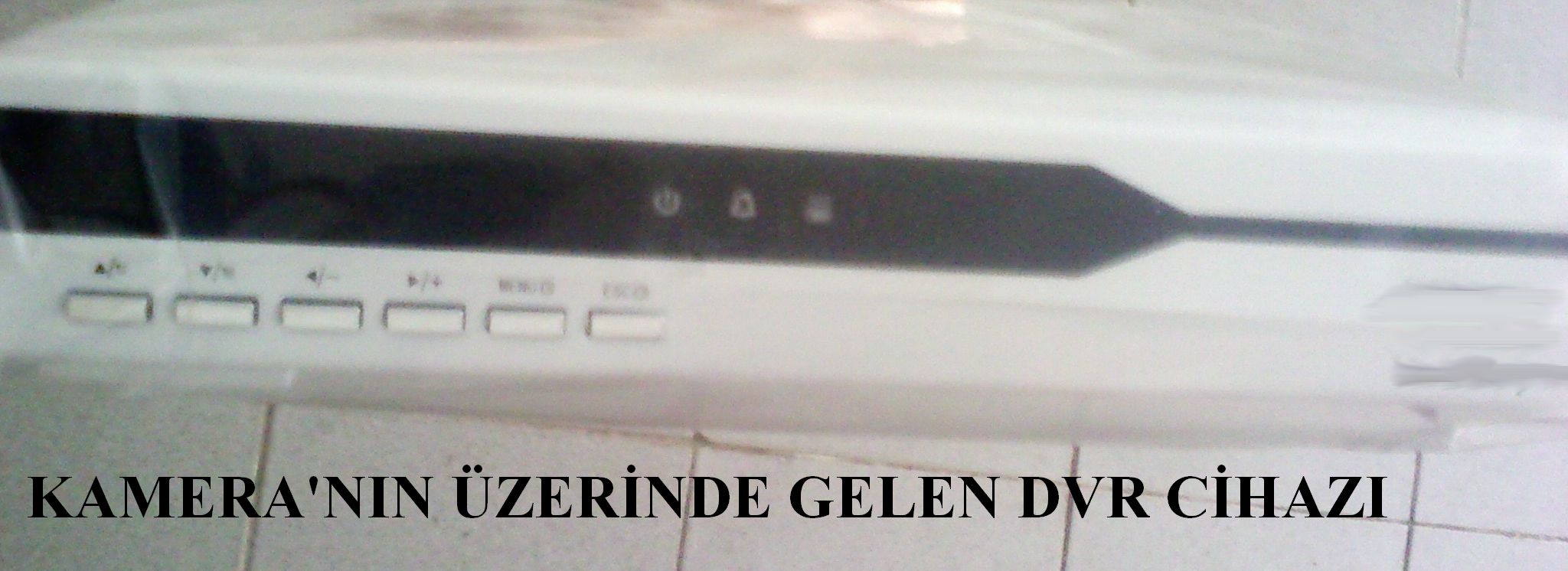

1 adet Dvr cihazı ve diğer bütün malzemeler zaten fotoğrafta yer alıyor.

Dipnot:Forum sayfasının resim ekleme bölümü çalışmıyordu o yüzden resimleri bir resim upload sayfasına yükledim.

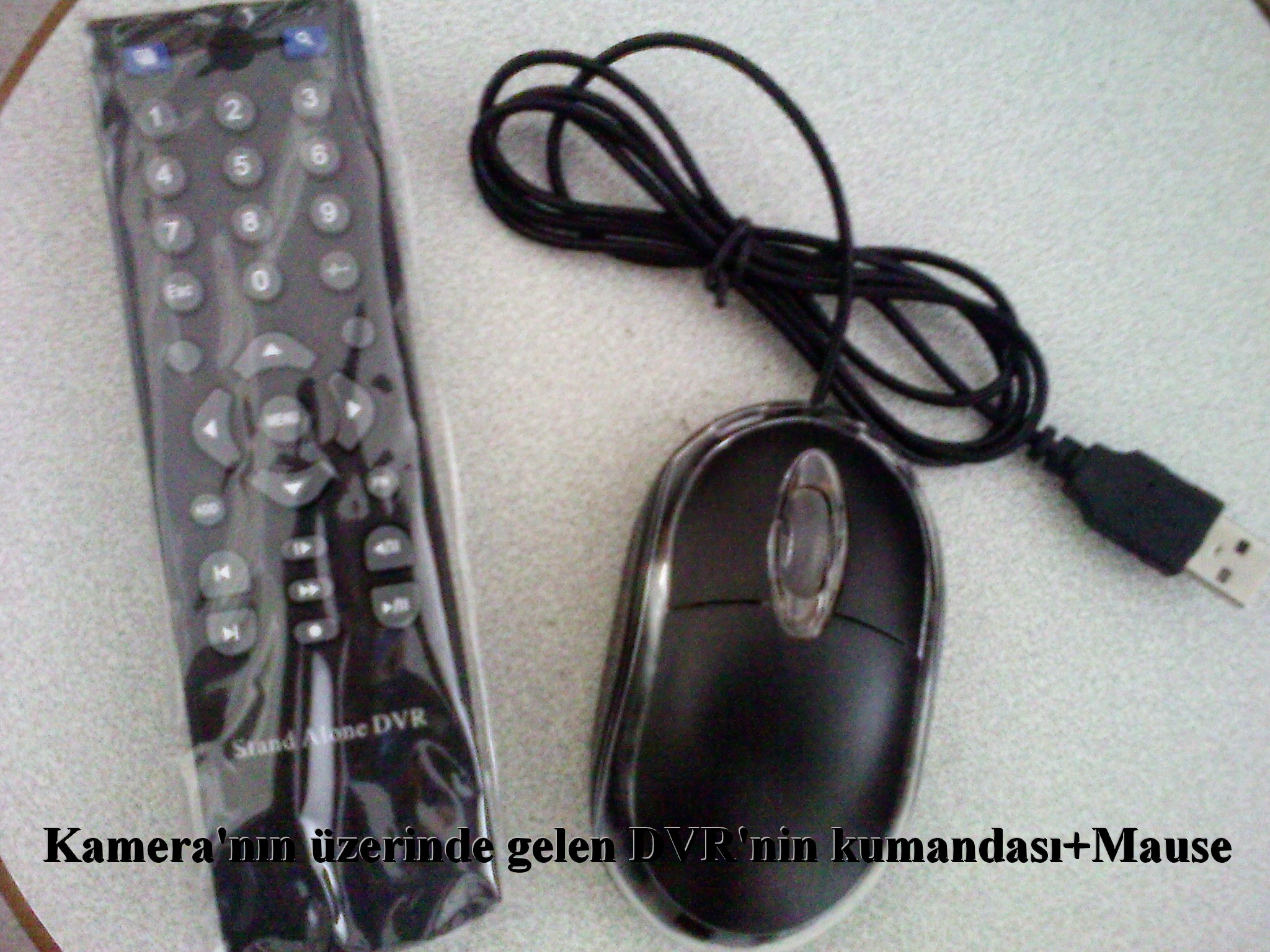

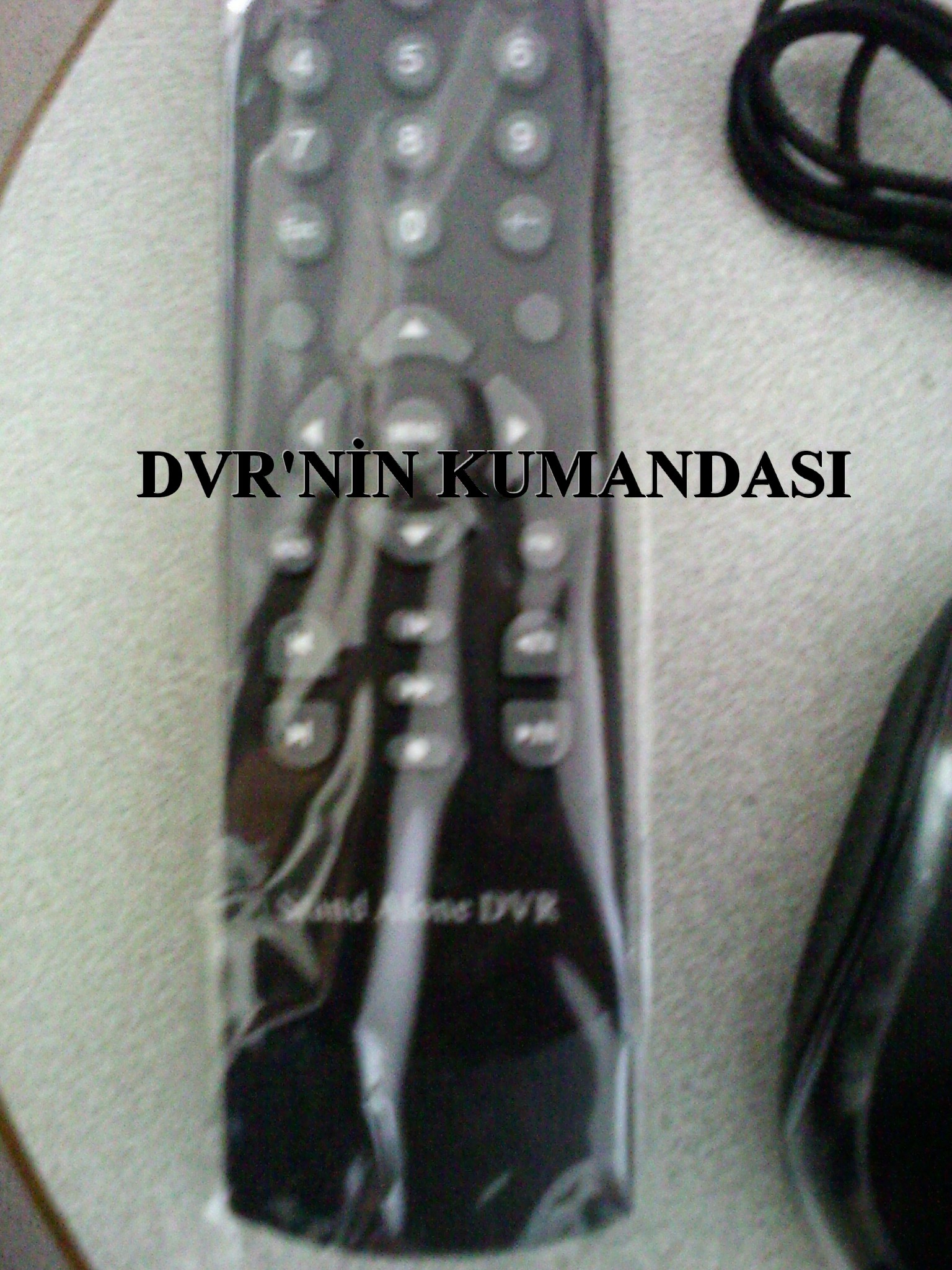

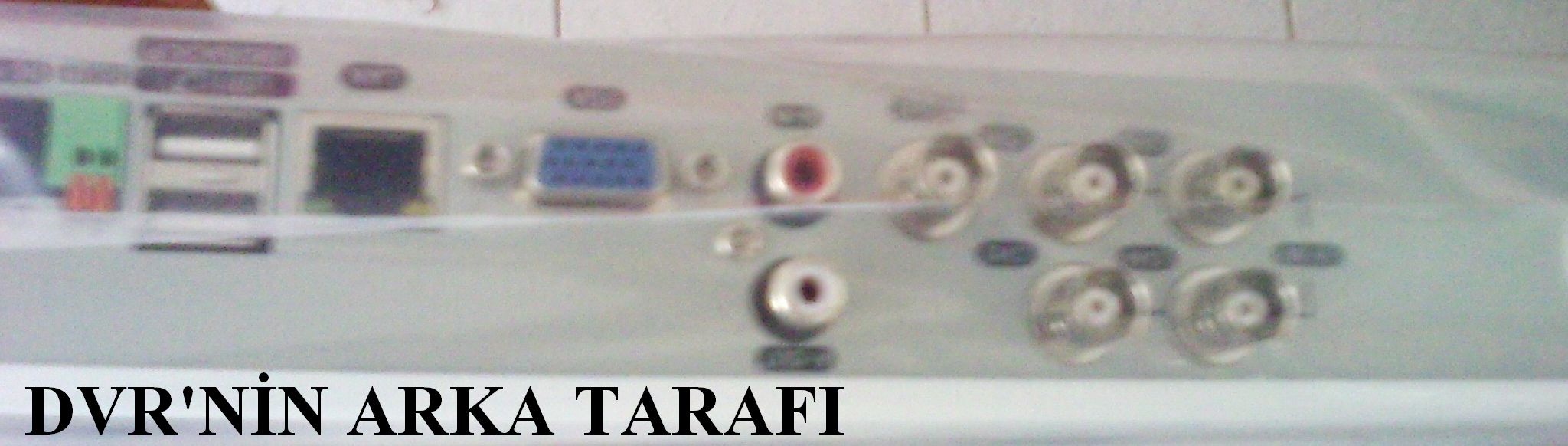

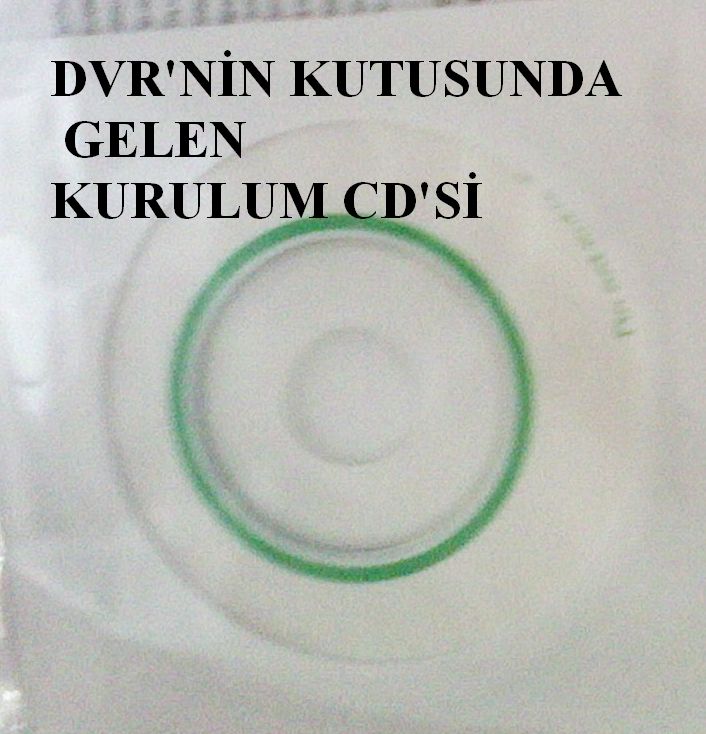

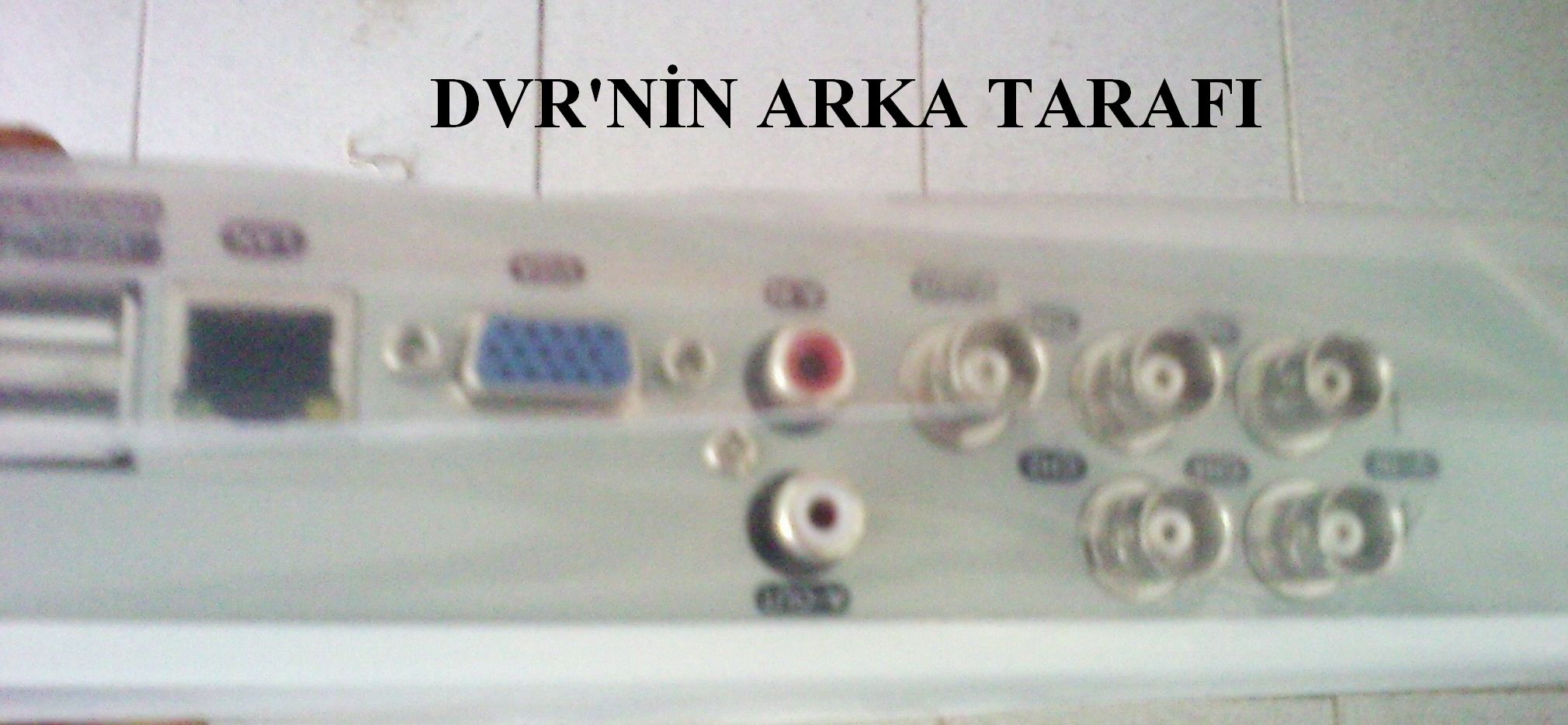

Kendim çektiğim fotoğraflar;
Resim-1:

Resim-2:

Resim-3:

Resim-4:

Resim-5:

Resim-6:

Resim-7:

Resim-8:

Resim-9:

Resim-10:

Resim-11:

Resim-12:

Resim-13:

Resim-14:

Resim-15:

Answer

bravo! güzel konu

Answer

(Alıntı başlangıç)
Merhabalar,

Şehir dışında olmamdan dolayı foruma bir süredir giremiyordum, kusura bakmayın.

Almış olduğunuz seti resimlerde anlattığım şekilde kurabilirsiniz. Sizin kafanıza takılan soruları kısa ve net olarak açıklayım.

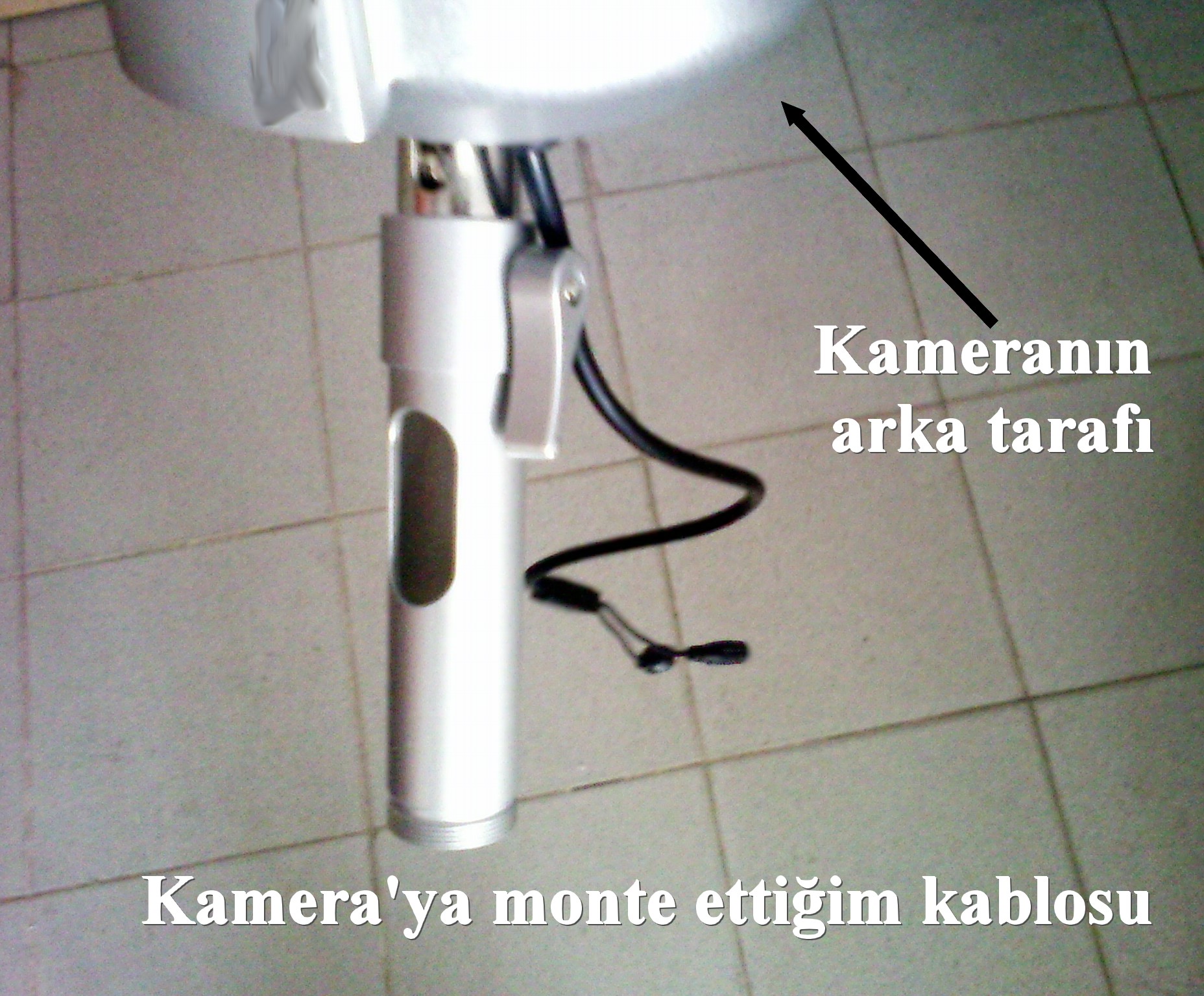

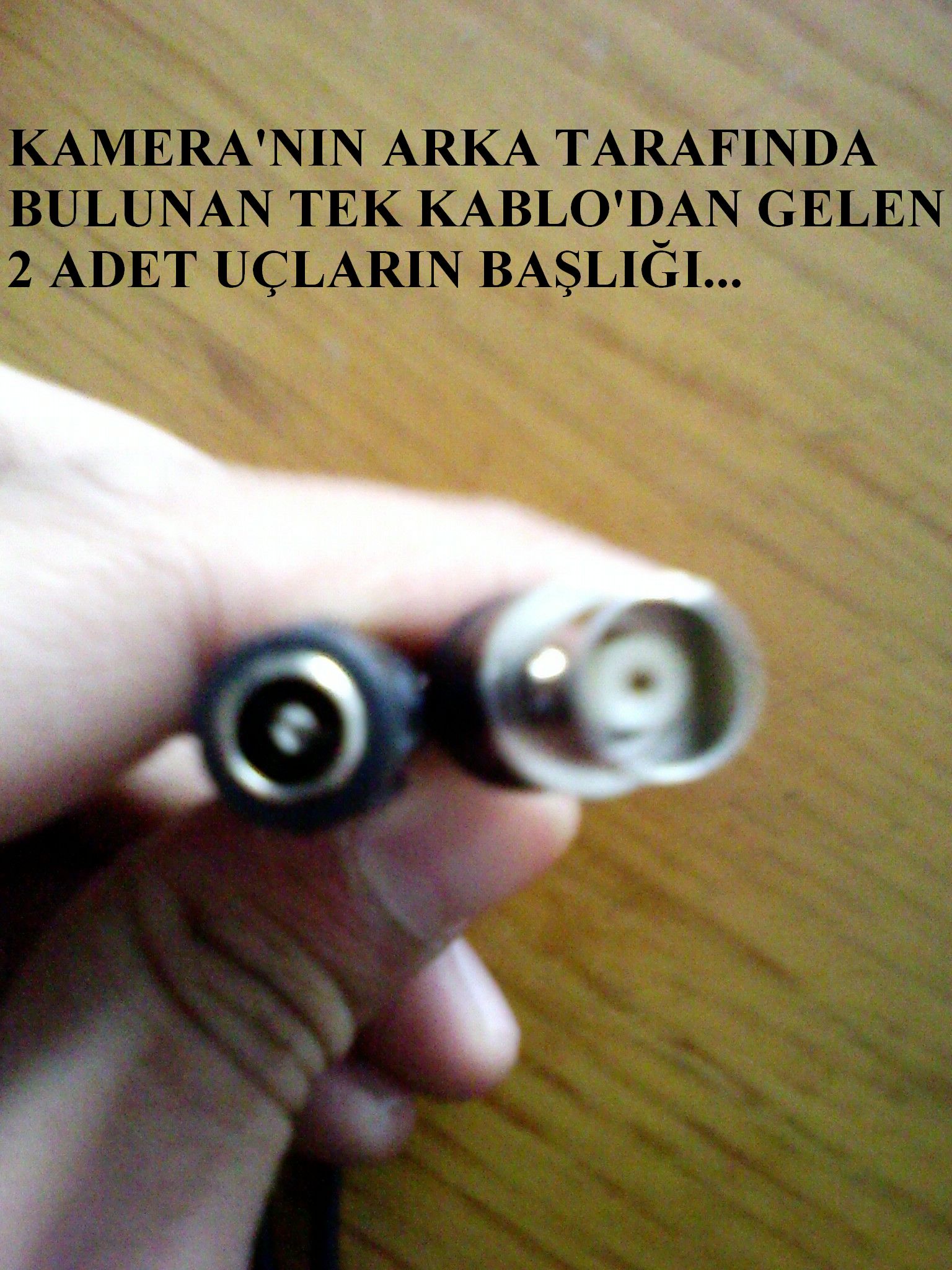

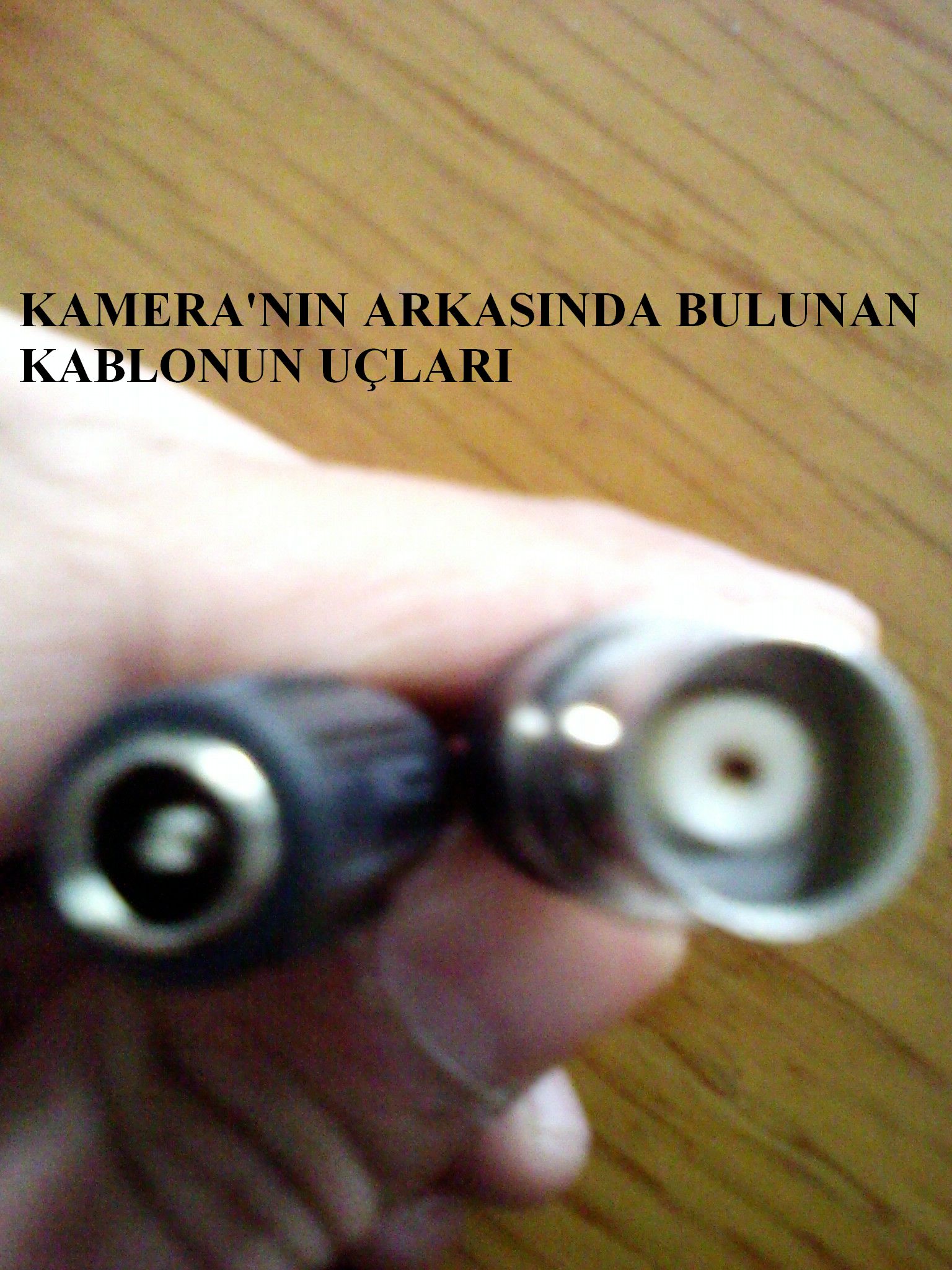

Kameranın arkasında iki soket bulunmaktadır, sizde resimde bunu göstermişsiniz zaten. Bir tanesine elektirik soketi, diğerinede görüntüyü iletmesi için BNC soketini takacaksınız.

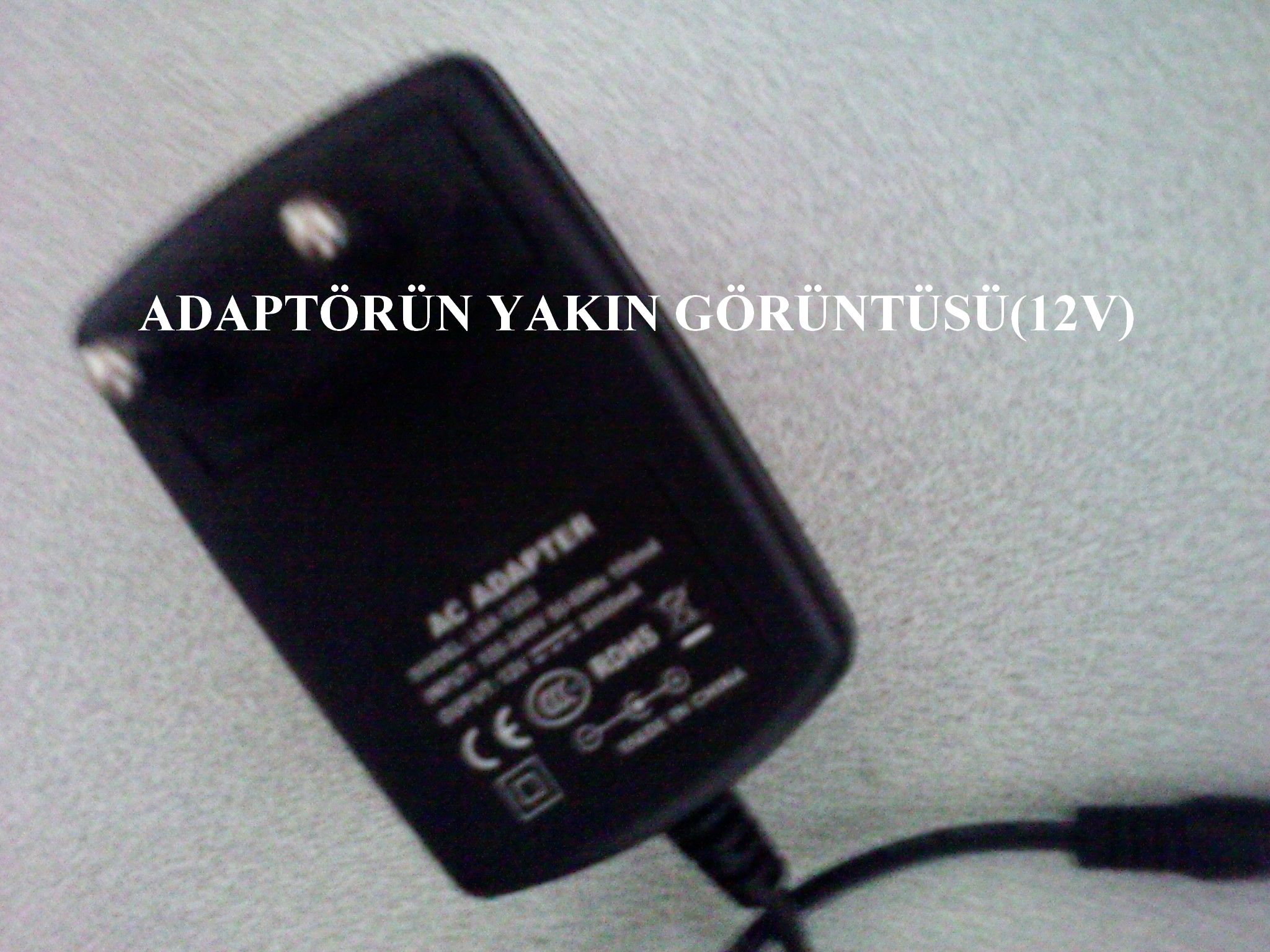

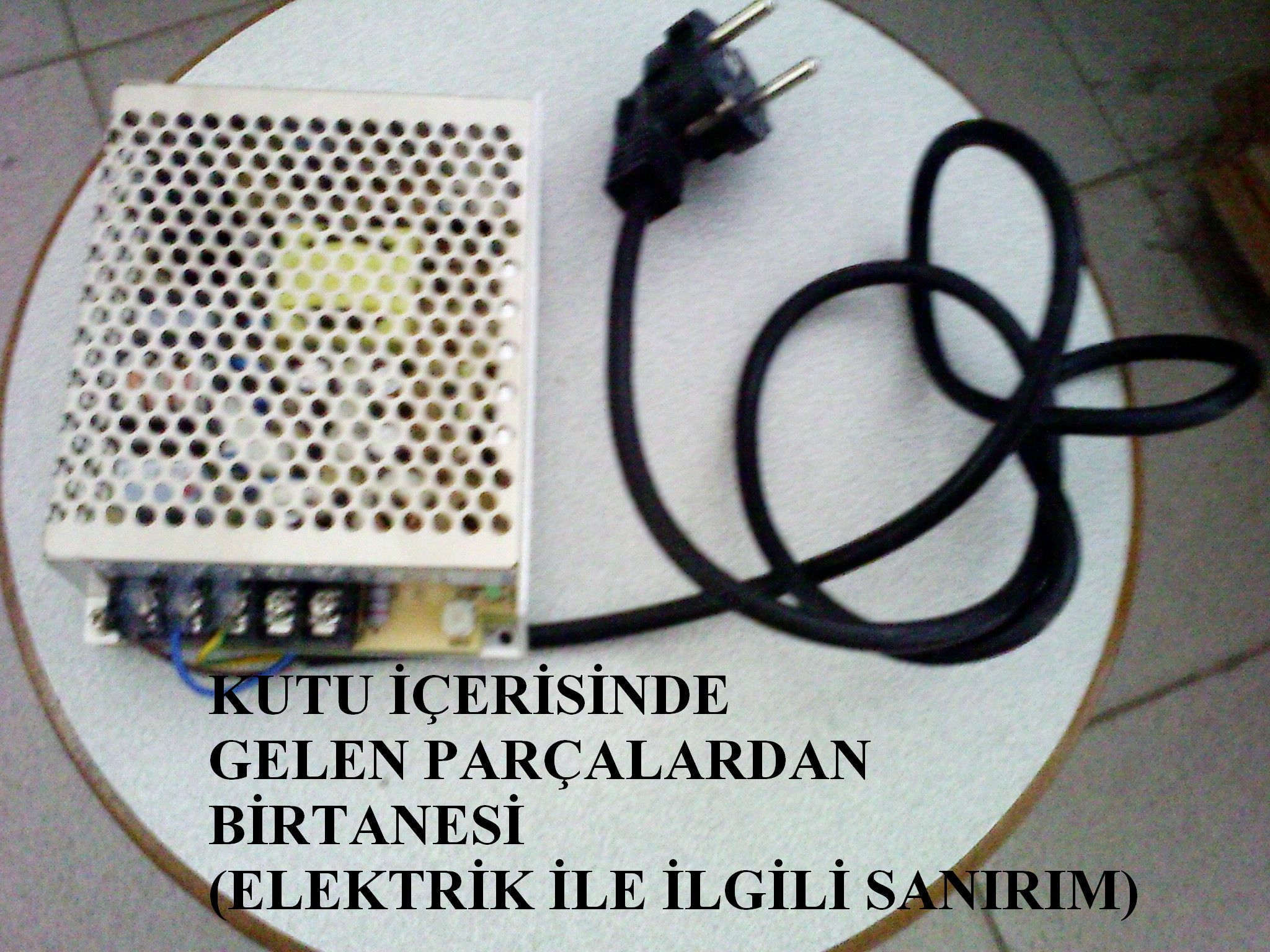

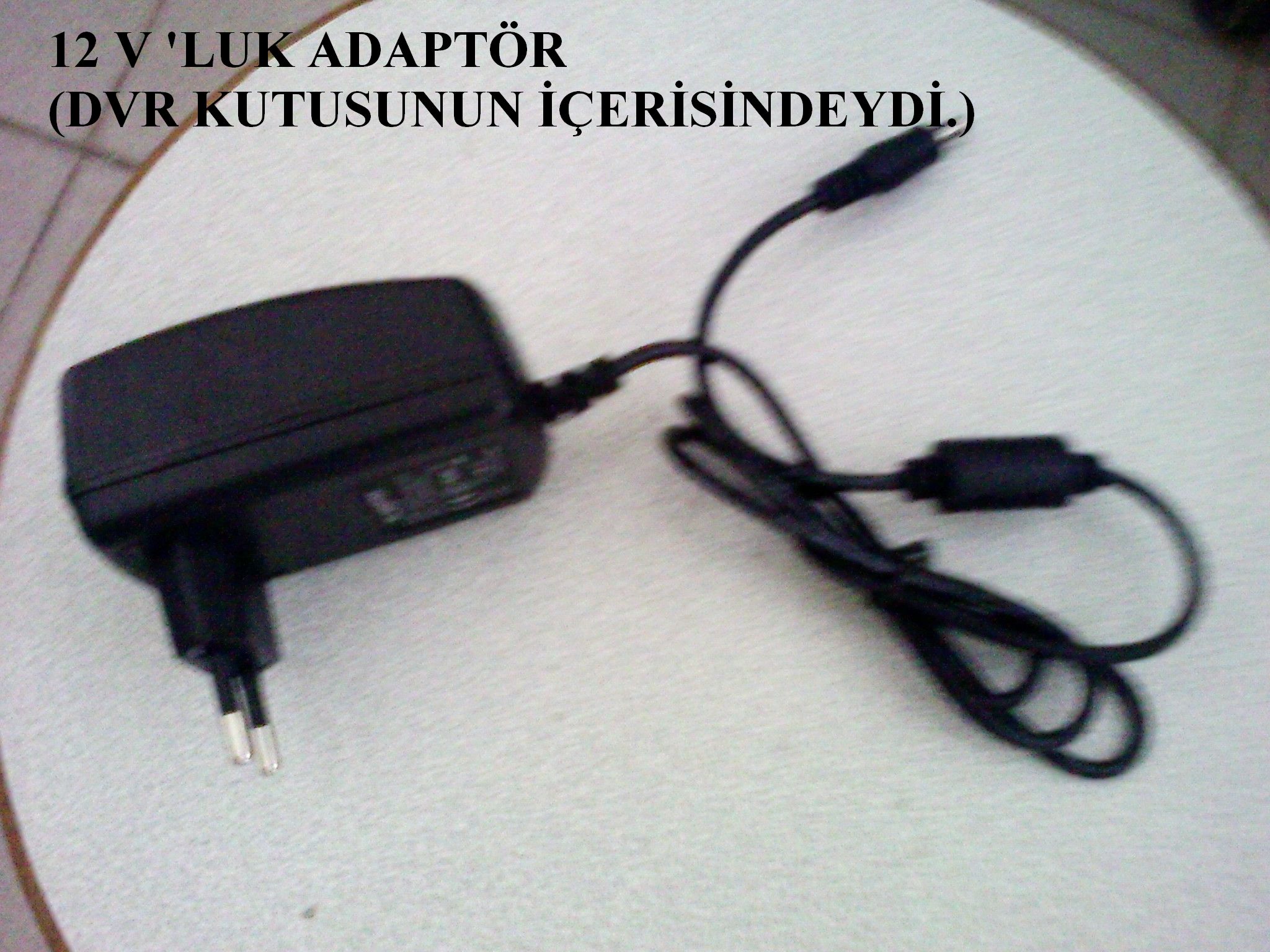

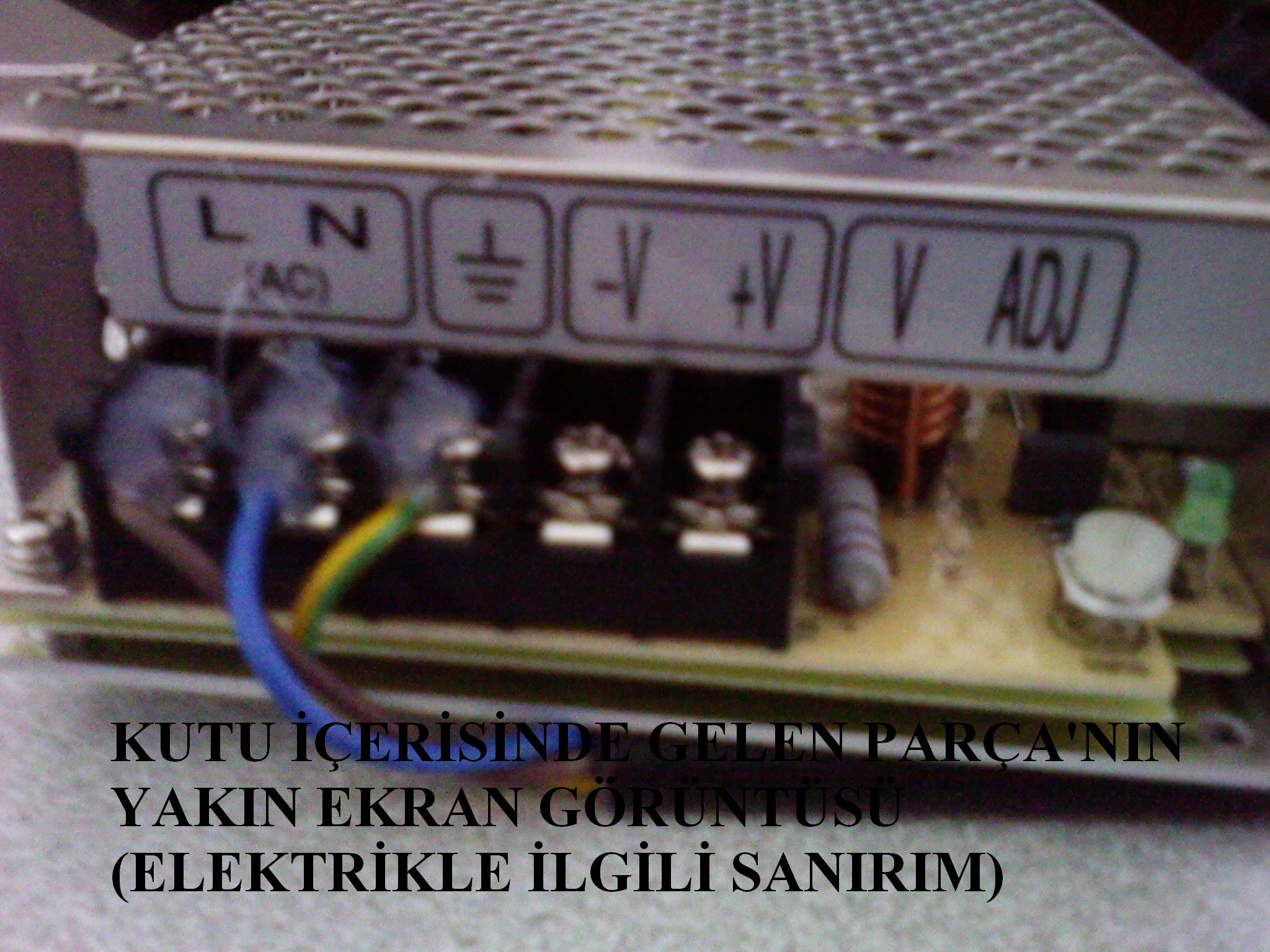

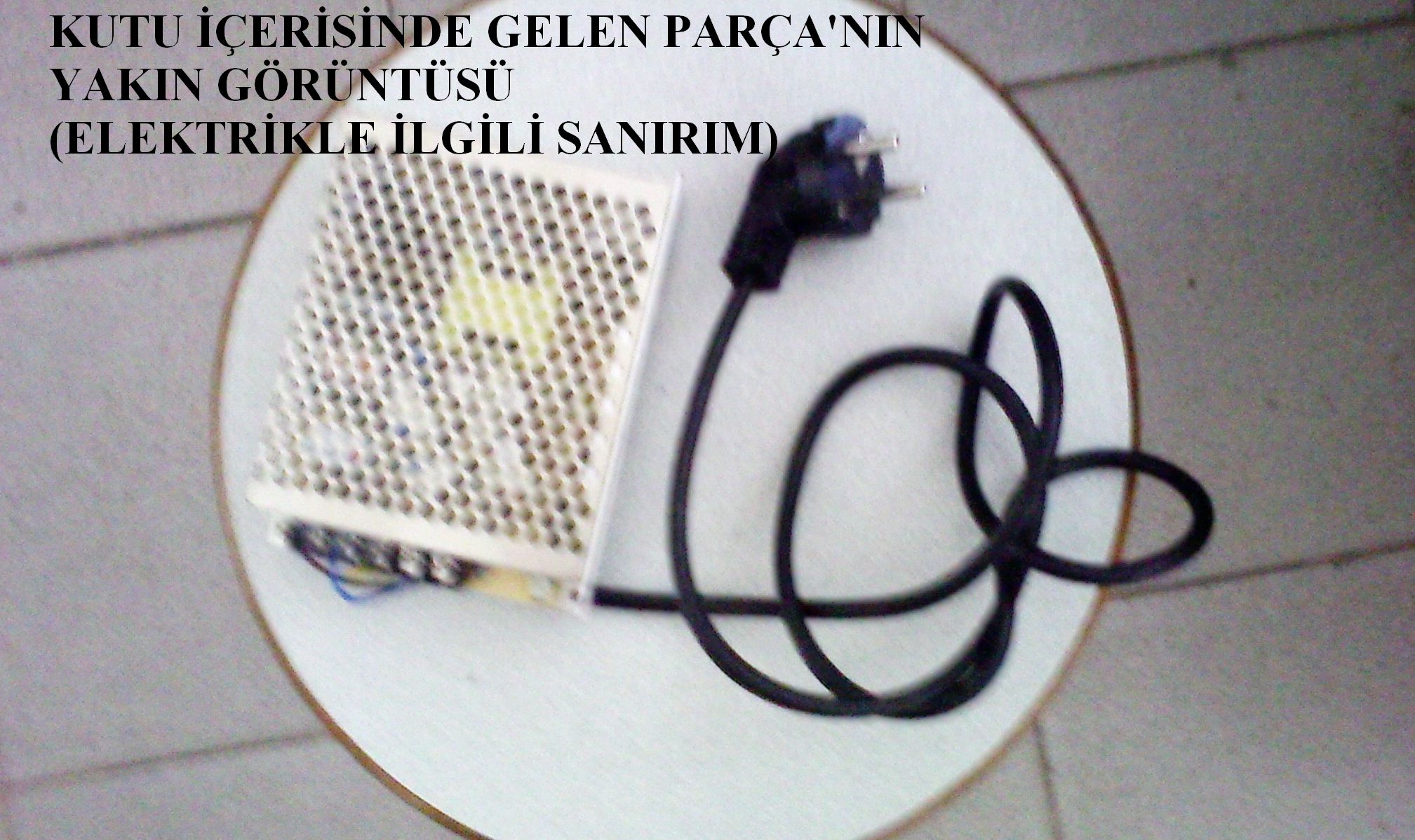

Kutu içerisinden çıkan adaptörü kullanmanız yine oldukça basit olacaktır. Resim de göstermiş olduğunuz -V ve +V kısımlarına kablo içerisindeki + ve - kabloları takıp sabitleyeceksiniz.

Diğer işlemlerde vermiş olduğum resimlerdeki anlatımlar gibidir.(Alıntı bitiş)

Cevap verdiğin için teşekkürler.Resimli anlatım hazırladın sanırım ama buraya atmayı unutmuşsun.Yine de saol.Ben halletim bir arkadaş vardı kamera işine de başlamış.Bu sistemleri kuruyormuş,gelip kurulumu tamamladı ve montajı halletti...

Answer

Çok teşekkür ederim.  Akşam ben de kuraacağım 4 kameralı bi sistem. çok faydası olacak

Answer

Hocam benim kameranın gece görüşü yok.Sonradan gece görüş takılabilir mi ?  Cevap için teşekkür.

Answer

quote: Orijinalden alıntı: gara murat  Hocam benim kameranın gece görüşü yok.Sonradan gece görüş takılabilir mi ?  Cevap için teşekkür.   Merhaba,  Gece görüşü dediğimiz olay aydınlatma ile alakalıdır. Yani kamera da dahili olarak Led ışıkların olmasıdır. Gece görüşü olmayan kameralar için de, harici ledler satılmaktadır.  Yada ortama bir lamba takarsanız aydınlatırsanız size gece görüş olur:)

Answer

quote: Orijinalden alıntı: ProbLem!   quote: Orijinalden alıntı: gara murat  Hocam benim kameranın gece görüşü yok.Sonradan gece görüş takılabilir mi ?  Cevap için teşekkür.   Merhaba,  Gece görüşü dediğimiz olay aydınlatma ile alakalıdır. Yani kamera da dahili olarak Led ışıkların olmasıdır. Gece görüşü olmayan kameralar için de, harici ledler satılmaktadır.  Yada ortama bir lamba takarsanız aydınlatırsanız size gece görüş olur:)  Cevap icin tesekkur ederim. peki bildiginiz sonradan ilave edilen ir led var midir ? linkini verebileceginiz..saygilar

Answer

Arkadaşlar yardımcı olursanız sevinirim.

Güvenlk kamerasından savcılığa görüntü yollamam gerekiyor. Eve karakodan bi yazı gelmiş. Fakat görüntüleri kayıt cihazından yükledim . ( RecordFile ) diye bi klasör yaptı . klasörün içinde ise ( ch00000000000001-130901-180001-190001-02p001000000.264 ) adında 6 adet dosya var. Bunları AVİ ye nasıl çevirebilirim ?

Yardımcı olursanız çk sevinirim . İyi akşamlar...

Answer

İyi akşamlar arkadaşlar güvenlik kamera kurulumuyla ilgili bir sorum olacaktı ya ben bugun aldım 6 kameralı kayıt cihazlı iş yerime kurmadan önce bi denemek istedim 1 m kadar kablo kestim hemen ucunu kesim fazla sıyırmadan + - kablo kamera girişine şeffaf kısmını da biraz soyup konjektöre takıp direk kamera bagladım aynı şeklide de kayıt cihazına yaptım direk kablo şeffaf kısmını konjektöre takıp cihaza taktım + - kabloyu da güç kaynagına bagladım sonra kayıt cihazını actım mönitöre geldi 8 parçaya bölünmüş ekran ama hepsi simsiyah hdd falanda çalışıyor elimi kamera yaklaştırıyorum sensör çalışıyor kırmızı kırmızı ledler yanıyor ama görüntü yok neden olabilir sorun atlamış oldugum yer var mı adım adım da yaptım diyorum aynı şeklde ama anlamadım yardımcı olursanız sevinirim .

Answer

quote: Orijinalden alıntı: teknisye  İyi akşamlar arkadaşlar güvenlik kamera kurulumuyla ilgili bir sorum olacaktı ya ben bugun aldım 6 kameralı kayıt cihazlı iş yerime kurmadan önce bi denemek istedim 1 m kadar kablo kestim hemen ucunu kesim fazla sıyırmadan + - kablo kamera girişine şeffaf kısmını da biraz soyup konjektöre takıp direk kamera bagladım aynı şeklide de kayıt cihazına yaptım direk kablo şeffaf kısmını konjektöre takıp cihaza taktım + - kabloyu da güç kaynagına bagladım sonra kayıt cihazını actım mönitöre geldi 8 parçaya bölünmüş ekran ama hepsi simsiyah hdd falanda çalışıyor elimi kamera yaklaştırıyorum sensör çalışıyor kırmızı kırmızı ledler yanıyor ama görüntü yok neden olabilir sorun atlamış oldugum yer var mı adım adım da yaptım diyorum aynı şeklde ama anlamadım yardımcı olursanız sevinirim .   kablanun içinde sarı kablo var mı ? Tm hatırlayamıyorum ama büyük ihtimalle görünrü taşıyan kablonun bağlantısını yapamadınız

Answer

Güzel paylaşım.

Answer

quote: Orijinalden alıntı: Mr.Loney   quote: Orijinalden alıntı: teknisye  İyi akşamlar arkadaşlar güvenlik kamera kurulumuyla ilgili bir sorum olacaktı ya ben bugun aldım 6 kameralı kayıt cihazlı iş yerime kurmadan önce bi denemek istedim 1 m kadar kablo kestim hemen ucunu kesim fazla sıyırmadan + - kablo kamera girişine şeffaf kısmını da biraz soyup konjektöre takıp direk kamera bagladım aynı şeklide de kayıt cihazına yaptım direk kablo şeffaf kısmını konjektöre takıp cihaza taktım + - kabloyu da güç kaynagına bagladım sonra kayıt cihazını actım mönitöre geldi 8 parçaya bölünmüş ekran ama hepsi simsiyah hdd falanda çalışıyor elimi kamera yaklaştırıyorum sensör çalışıyor kırmızı kırmızı ledler yanıyor ama görüntü yok neden olabilir sorun atlamış oldugum yer var mı adım adım da yaptım diyorum aynı şeklde ama anlamadım yardımcı olursanız sevinirim .   kablanun içinde sarı kablo var mı ? Tm hatırlayamıyorum ama büyük ihtimalle görünrü taşıyan kablonun bağlantısını yapamadınız   Hayır sarı kablo yok bu kablo 2+1 kablo soydum bir kırmızı bir de siyah kablo vardı onları çıkardım güç kayangına bagladım birde işte o jelatin kaplı yeri de soyup biraz direk konnektöre taktım onu da kameraya bagladım başka bi kablo yok baglmadım desem bir yerde var ama terslik sensör çalışıyor fakat görüntü sıfır ...

Answer

quote: Orijinalden alıntı: teknisye   quote: Orijinalden alıntı: Mr.Loney   quote: Orijinalden alıntı: teknisye  İyi akşamlar arkadaşlar güvenlik kamera kurulumuyla ilgili bir sorum olacaktı ya ben bugun aldım 6 kameralı kayıt cihazlı iş yerime kurmadan önce bi denemek istedim 1 m kadar kablo kestim hemen ucunu kesim fazla sıyırmadan + - kablo kamera girişine şeffaf kısmını da biraz soyup konjektöre takıp direk kamera bagladım aynı şeklide de kayıt cihazına yaptım direk kablo şeffaf kısmını konjektöre takıp cihaza taktım + - kabloyu da güç kaynagına bagladım sonra kayıt cihazını actım mönitöre geldi 8 parçaya bölünmüş ekran ama hepsi simsiyah hdd falanda çalışıyor elimi kamera yaklaştırıyorum sensör çalışıyor kırmızı kırmızı ledler yanıyor ama görüntü yok neden olabilir sorun atlamış oldugum yer var mı adım adım da yaptım diyorum aynı şeklde ama anlamadım yardımcı olursanız sevinirim .   kablanun içinde sarı kablo var mı ? Tm hatırlayamıyorum ama büyük ihtimalle görünrü taşıyan kablonun bağlantısını yapamadınız   Hayır sarı kablo yok bu kablo 2+1 kablo soydum bir kırmızı bir de siyah kablo vardı onları çıkardım güç kayangına bagladım birde işte o jelatin kaplı yeri de soyup biraz direk konnektöre taktım onu da kameraya bagladım başka bi kablo yok baglmadım desem bir yerde var ama terslik sensör çalışıyor fakat görüntü sıfır ...   en ortadaki tel kablo ölü oluyor sanırım Düşük bi ihtimal ama tel biraz kısa kalıyor olabilir mi ? Konnektorön içindeki vidalı sivri şeye taktınız dmi ? Bir de saç kablonun tele değmemesine dikkat edin

Answer

onları taktım evet bi arkadaşımın yanına gittim bugun kamera götürdüm dedim benim kamera mı arızalı yoksa ben kablo baglayamdım dedim kamera kendi cihazına taktı çalışıyor benim elimdeki yapmış oldugum kablo baktım tamam herşeyi denk yapmışsın ama o kabloyu soyduktan sonra o kenarındaki saç yalıtımlar konektöre dışına temas edecek dedi ondan görüntü alamıyosun dedi bakalım deneyeceğim nasıl olacak ben o saç kısımı fazlalık diye kesiyodum
