Merhaba. Esp32 ile çalışan çok işlevli olduğunu düşündüğüm bir güvenlik sistemi tasarladım. Sistemi burada da paylaşmak istedim. Sistem ile ilgili detaylı bilgi ve resimleri githup'ta verdim. Basitçe anlatmak gerekirse. Sisteme eklenen sensörlerden bir sinyal aldığında sms gönderiyor telegrama mesaj gönderiyor arama yapıyor. Ayrıca sistem (sms,telegram) ile rf kumanda ile çalışan kepenk gibi cihazlar kontrol edilebiliyor. Sistem ile ilgili tüm ayarlar bir web arayüzünden yapılabiliyor. Telegram ile bazı işlevler yapılabiliyor.

Sistemi amatörce tasarladım. Yabancı bir arkadaşın projesini temel

alarak yaptım. Birçok farklı projeden ve chatgpt’den faydalandım.

Projenin çok eksiği olduğunu düşünüyorum. Ama bu hali ile bile çok işlevsel olduğunu düşünüyorum.

Lütfen projenin geliştirebileceğiniz kısımlarını geliştirin. Mesela zaman ayarı eklemeye çalıştım ama yapamadım.

Projenin bir pcb tasarımına ihtiyacı var. Bu konuda yardım edebilecek arkadaşlardan yardım bekliyorum.

Projenin Githup linki:

github

GitHub - TA1AUB/ESP32-wireless-security-system: Wireless security system that can be controlled using telegram and sms.

https://github.com/TA1AUB/ESP32-wireless-security-system

Selamün aleyküm. Arkadaşlar şu linkte bir arkadaş esp32 kullanarak bir alarm sistemi yapmış. Bu sistem 433mhz alıcı verici ile çalışıyor. Bu sistemde kumanda ve kapı pencere sensörü, hareket sensörü, duman sensörü, su sensörü vs gibi 433mhz kablosuz alarm donanımları kullanabiliyoruz.

Sistem Telegram üzerinden komutlar ile kontrol ediliyor. Sistem açılıp kapatıldığında, sisteme eklenen herhangi bir sensör aktif olduğunda telegrama bot aracılığı ile mesaj gönderiyor. Yani sistem temelde çok güzel.

Ben bu sisteme bir de sensörler aktif olduğunda sim800c kullanarak at komutları ile gsm üzerinden arama yapma ve mesaj gönderme özellikleri ekledim.

Bu kadar güzel bir sisteme bir de siren eklenmesi gerektiğini düşündüm. İlk olarak led ile test edebilmek için bir çıkış pini belirledim.

Sistem buraya kadar (şebeke sorunlarını saymazsak ) çok güzel bir şekilde tıkır tıkır çalışıyor. ANCAK siren çaldığında kumandadaki açma veya kapama tuşuna basıldığında sirenin kapatılmasını istiyorum. Gerekli kodları gereken yere yazdım ama hesaba katmadığım şey döngüdeki bekleme (delay) süreleri. Döngü tamamlanmadan kumandadaki tuşlara bassam da doğal olarak algılamıyor ve siren çalmaya devam ediyor. Döngünün sonuna eklediğin kod sebebi ile döngü tamamlanınca siren susuyor.

Önce dış kesme kullanayım dedim. Hem beceremedim hem de kablosuz siren kullanırsam işime yaramaz diye onu eledim.

Arduino bilgim çok olmadığı için takıldım kaldım. Şimdi bu sireni döngü tamamlanmadan kumanda ile susturmanın bir yolu var mı?

Bana bu konuda yardımcı olabilir misiniz?

Projeyi 3 farklı şekilde sunuyorum.

1 esp32 de çalışan hem telegram hem gsm özelliği bulunan hali

2 esp32 de çalışan sadece gsm özelliği bulunan hali

3 arduino da çalışan sadece gsm özelliği bulunan hali

Proje dosyalarının linki:

https://drive.google.com/file/d/1JGMjY0rGO0TmD2GHfJ8CxxPRm6TkD3rp/

Selamün aleyküm. Renault araca sahip olup teybinde usb ve bluetooth özelliği olmayan arkadaşların bu konudan şikayetçi olduğunu sürekli gözlemliyorum. Bende 2007 model Renault kangoo araca sahibim ve bu konudan şikayetçiydim. Sonunda aracıma Renault'un daha üst model araçlarda kullandığı usb ve bluetoothlu teybi kendi aracıma hiçbir kablo kesmeden tamamen orjinal bir şekilde montajını başarı ile gerçekleştirdim. Direksiyon kumandası ve mikrofon dahil tüm özelliklerini en iyi şekilde kullanıyorum.

Daha sonra oluşan talep doğrultusunda bu teybi bizim araçlara montajlayabilmek için gereken dönüştürücü soket setinin temini ve üretimini gerçekleştirip isteyen arkadaşlara yardımcı oldum ve oluyorum.

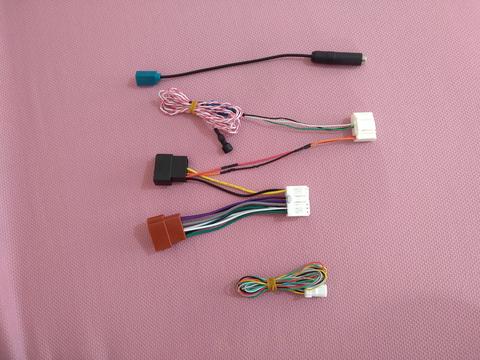

Bu soket setinin içeriğinde şunlar bulunuyor;

1 Hoparlör ve güç bağlantını bizim araçlarda bulunan iso soketine dönüştüren bir soket

2 Yeni teybin direksiyon kumanda soketi

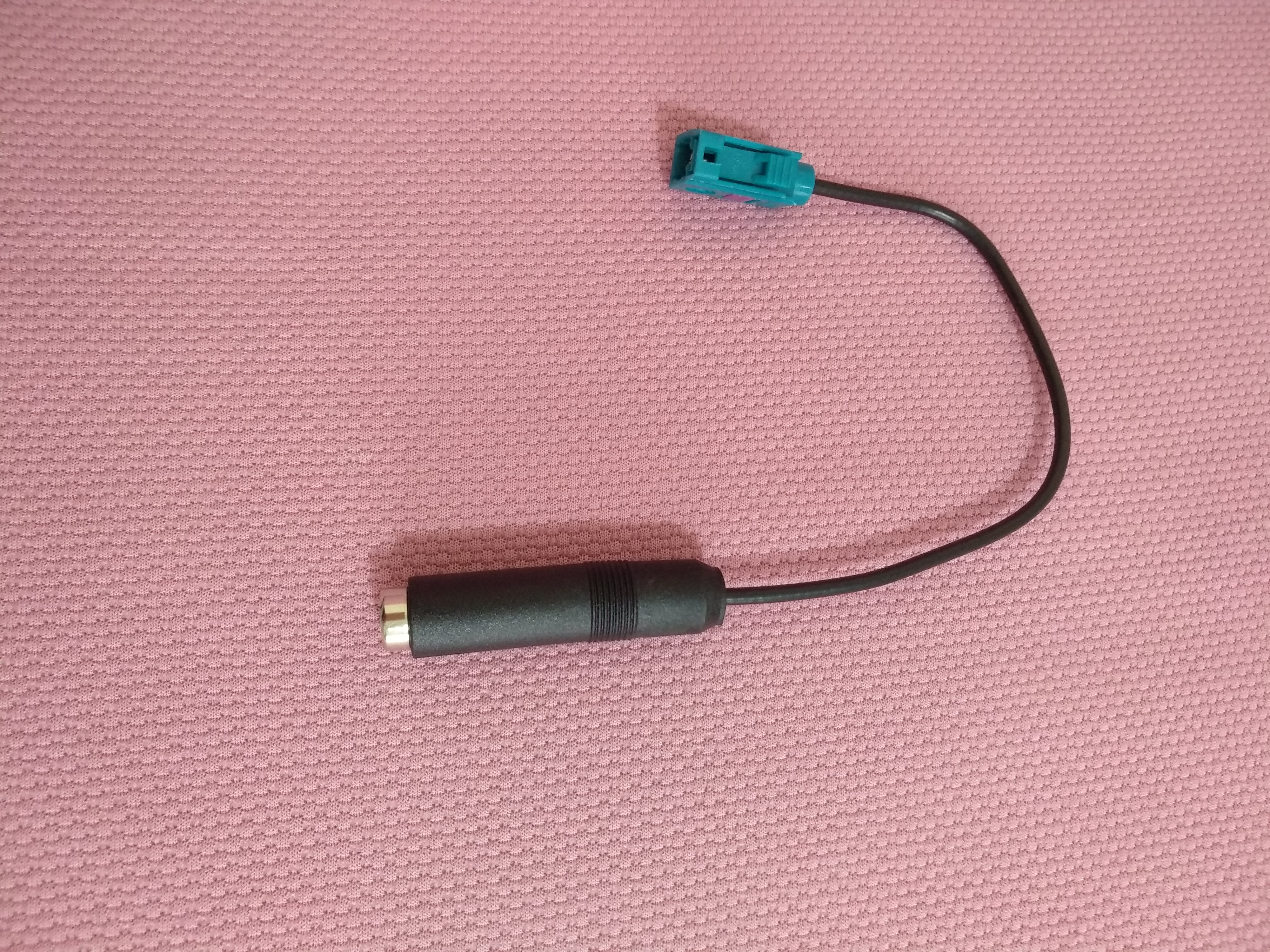

3 Anten çevirici soketi

4 Mikrofon modülü

Bu konuda yardım isteyen arkadaşlar bana mail adresimden de ulaşabilirler.

Mail adresim: h.abdullahyilmaz@hotmail.com

Bu çalışmayı Makine mühendisi olan Ufuk KIZILKAYA Youtube'daki kanalında inceleyip tanıtımını yaptı.

Daha sonra uzun kullanım sonrası fikirlerini paylaştı.

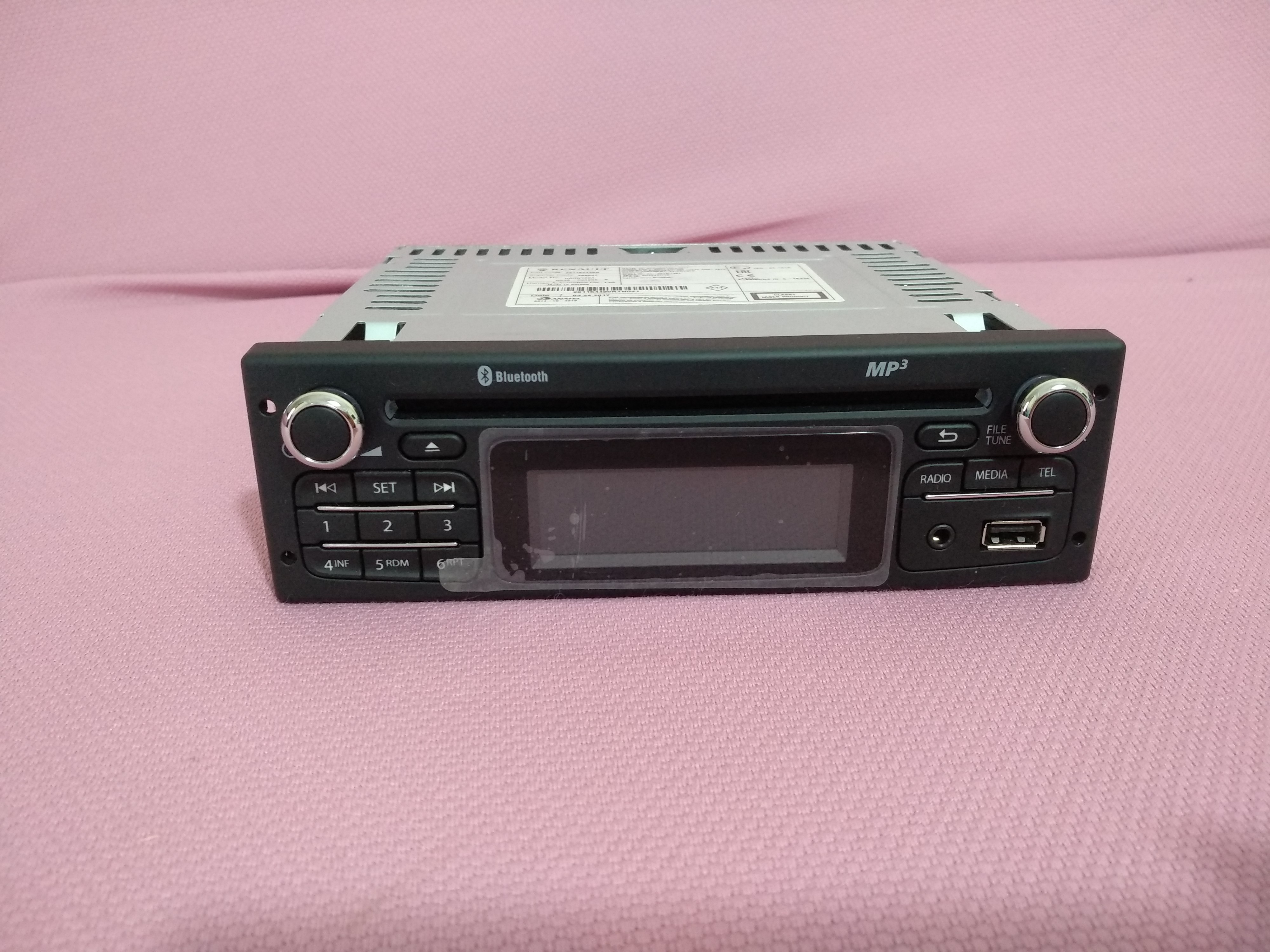

Teybimiz bu:

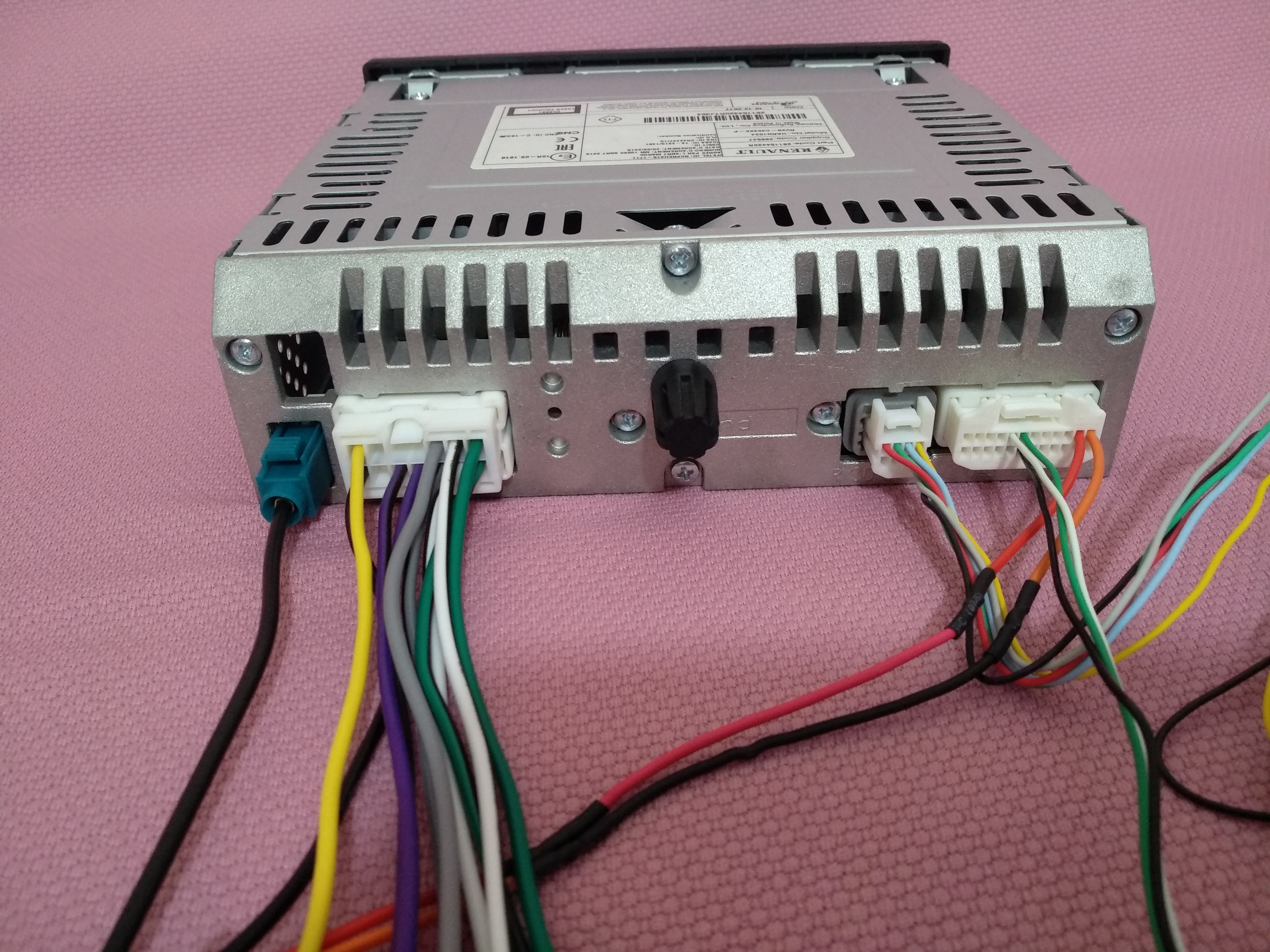

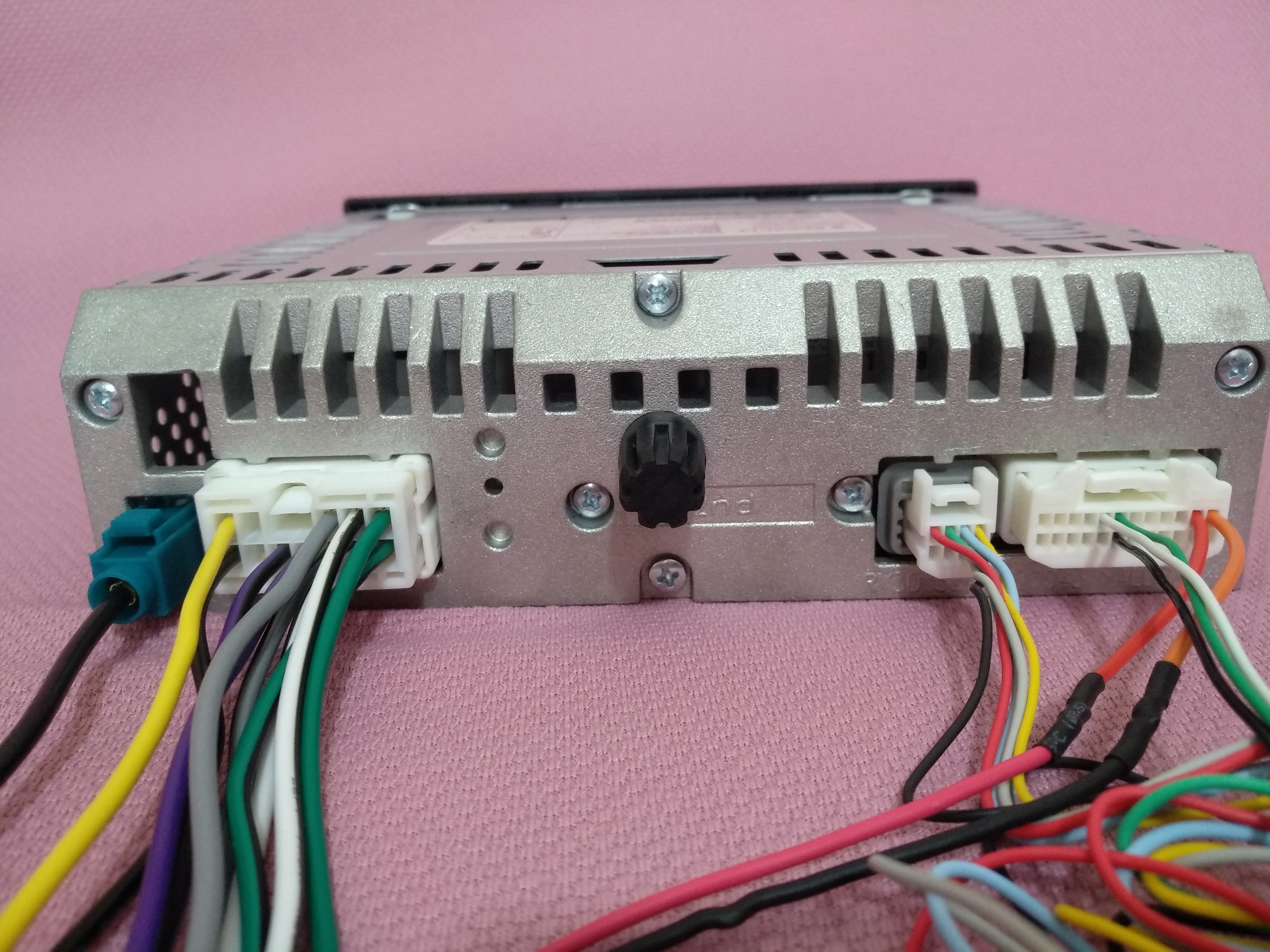

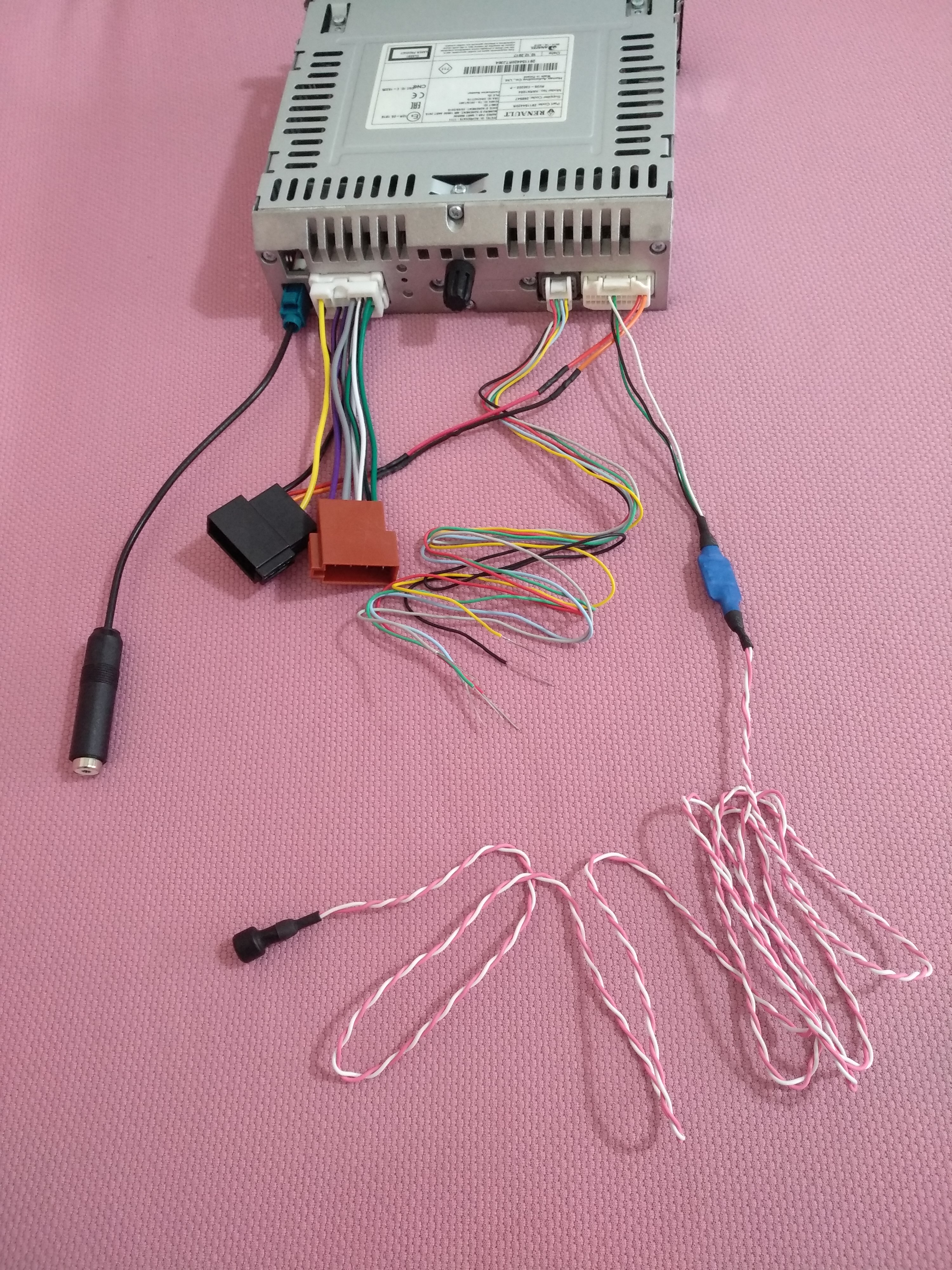

Bazı örnek resimler:
