s-mailcaner (İsmail Caner NAZ) · Müzik Enstrümanları altına konu açtı. 10 yıl

Elektro Ney

Merhabalar;
Konuya biraz ön bilgi ile girmek istiyorum. Ney, İçi boş bir kagrıdan yapılmış enstrumandır. Bu basit yapısının da zorlukları vardır.
Ney çalanlar bilirler ki bu enstrumanın sesini elektronik ortama almak tam bir baş belasıdır. Nefes sesi, sesin gelmemesi, üfleme sesinin kendi sesinden fazla çıkması,...vb sorunlar vardır. Bu çalışma tüm bu sorunları ortadan kaldırmaktadır ayrıca program veya elektro gitar pedalı kullanarak ton atmaya olanak sağlamaktadır.

Şimdi size yaptığım çalışmayı anlatacağım. Geliştirilebilecek son noktasına ulaşmıştır ki 1 sene önce yapmama rağmen ince detaylar için bekledim.

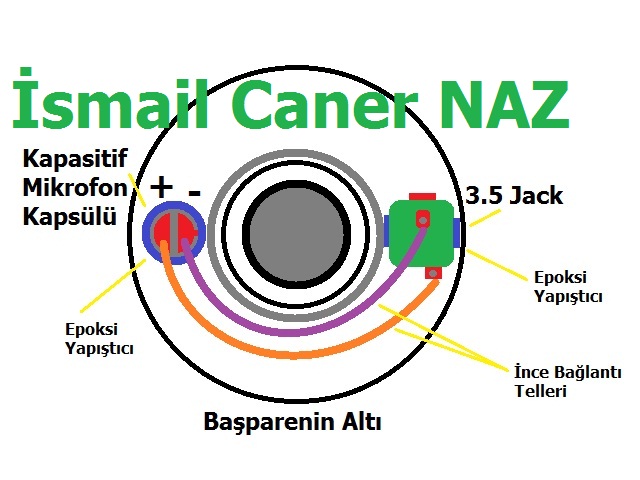

Başpare denilen parçanın (Delrin Olmak zorunda) alt kısmına kaliteli bir kapasitif kapsül mikrofonun çapı sığacak şekilde dikkatlice delik deliyoruz fakat deliğin ucu hiçbir şekilde karşı tarafa çıkmamalı (Başparenin iç deliğine de çıkmamalı). kapsül mikrofonun ses alan tarafı deliğe girecek şekilde etrafını epoksi yapıştırıcı sürerek(yapıştırılmazsa cızırtı yapar) yapıştırıyoruz. Bağlantı uçları açıkta kalmalı. Başparenin diğer kenarına da 3.5 jack' ı epoksi ile yapıştırıyoruz. kapsül ile jack' ı birbirine ince blendajlı kablo ile irtibatlıyoruz.

Elektro Başparemiz kullanıma hazır. PC mic girişi ile, anfi mic girişi ile, pedal girişine, konser anfisi mic girişi ile, stüdyo kayıt mikser mic girişine,...vb cihazlara 3.5 jack ara kablosu vasıtası ile irtibatlayıp (tek hamlede, jackı tak ve çal) gayet temiz ve neye has sesi elde edebiliyorsunuz. Kamış kısmına hiçbir müdahale etmediğimiz için gerektiğinde başpareyi çıkartarak kamışı yağlayabilirsiniz.

Resim umarım tüm anlatımımı özetler. Kendi çalışmamdır ve popüler video paylaşım sitesinde video bulunmaktadır. İsmail Caner NAZ
5 Yanıt Yanıtla Favorilere Ekle 1
S
s-mailcaner (İsmail Caner NAZ) · Elektronik altına konu açtı. 12 yıl

582D İstasyona Kalem Havya Bağlantı Şekli Yardım

Merhabalar!
Lukey 582D Modeli SMD Rework Station (Sıcak Hava)' m var. Başka bir sisteme ait kalem havyayı (Watt- Volt- Ohm aynı) bu cihaz ile kullanmak istiyorum fakat giriş soketleri farklı. Uçlarını ve bağlantısını bildiğim ve takacak olduğum kalem havya 5 Pin eski tip iken, istasyonda 6 pin miniDIN (PS/2 klavye & mousede kullanılan soketin aynısı bu arada) soket kullanıyor. Bu arada eski havyası da kayıp olduğu için içini inceleyip uçlarını bulamıyorum. Yardımlarınızı bekliyorum...



8 Yanıt Yanıtla Favorilere Ekle 0
S
s-mailcaner (İsmail Caner NAZ) · Elektronik altına konu açtı. 12 yıl

PIC16F628 İle 2 Haneli 7 Segment LED Display Nasıl Sürülür? Programı Var Mı?


Merhabalar,
Ortak Anot Yeşil Renk 2 Digit 7 Segment LED Displayı Pic16f628' e aşağıdaki şekilde lehimledim. Pic hakkında hiçbir bilgim veya deneyimim yok. Boşta kalan herhangi bir uç veya uçlarından buton bağlamak kaydıyla da olabilir, değişken bir volt girerek de olabilir ( sinyal olmaz ama onu belirteyim ) LED Displayda herhangi bir değer ( aşağı- yukarı sayma, giren voltaj seviyesini yazma...vb gibi şeyler) yazmasını istiyorum.
Devreyi Şöyle Lehimledim:
PIC => DISPLAY UÇLARI
RB0 => A1+A2
RB1 => B1+B2 ( max232' den bir uç sürekli lehimli kalacak ki buradan programı yüklemeyi düşünüyorum. Nasıl olacak onu da anlamadım.)
RB2 => C1+C2 ( max232' den bir uç sürekli lehimli kalacak ki buradan programı yüklemeyi düşünüyorum. Nasıl olacak onu da anlamadım.)
RB3 => D1+D2
RB4 => E1+E2
RB5 => F1+F2
RB6 => G1+G2
RB7 => NOKTA1+NOKTA2
RA0 => TRANSİSTOR VASITASI İLE ANOT1' E
RA1 => TRANSİSTOR VASITASI İLE ANOT2' E

Kristal bağlamadım. İçinde varmış öyle duydum. Üzerinde sürekli lehimli max232 olacak ve gerektiğinde lehimleri sökmeden program atılabilecek. Şimdi bu yaptığım devreyi çalıştıracak programı yazacak yardımseverler arıyorum.
Not: 74 Serileri, uaa2022, CD4xxx, Başka Bir PIC...vb kullanmamı önermeyin elimde bunlar var. Devre kurulumda yanlışlıklar var mı onu da bilmiyorum internetten bu kadar bulabildim.
5 Yanıt Yanıtla Favorilere Ekle 0
