Samsung INR18650-30Q 3000 mAh (15A) Pil İncelemesi

Merhaba yeni bir pil incelemesi yaptım;

Pil incelemelerinin hepsinin topluca bulunduğu başlık şuradadır;

https://forum.donanimhaber.com/18650-pil-kapasite-testleri-ve-detayli-incelemeler--145298214#145298214

Samsung'un yüksek kapasite ve yüksek deşarj akımını bir araya getirdiği, Sony VTC6 ve LG HG2 pillere rakip olmaya çalışan 18650-30Q pilin incelemesi şu şekildedir;

Ayrıca incelemenin videosu da yazının sonunda var. İngilizce başlık atabilmek ve yabancılardan da etkileşim alabilmek için bu sefer videoda konuşmadım, açıklamaları Türkçe ve İngilizce olarak göstermeye çalıştım. Sizce nasıl olmuş?

Pilimizin görseli şudur;

İlk olarak datasheet'e uygun şekilde kapasite testi yaptık;

Datasheet şu şekildedir;

Kapasite testini bu datasheet'in 3.1 basamağına göre yapmamız gerekiyor, herhangi bir akımla, herhangi bir voltaja kadar şarj/deşarj edemeyiz.

Ben de aynı datasheet'teki gibi 4.2 volta kadar 1500 mA ile şarj ettim, daha sonra şarj akımı 150 mA'ya düşene kadar şarj işlemine devam ettim.

Program şu şekilde oldu;

Bu testin sonuç grafiği ise şu şekilde;

2 numune test ettim, ikincinin sonuçları;

Pillerin 536 mAh ve 543 mAh dolulukla geldiğini görüyoruz. Yani %17-18 gibi bir doluluk. Normalde %25 ile %40 arasında dolulukla gönderilir ve bu dolulukta depolanması önerilir ancak bendeki pil 2019 tarihli(ama sıfır) olduğu için bu durum normaldir, kafanız karışmasın.

Ayrıca 6 numaralı adımlardan da görebileceğiniz gibi kapasite 2969 mAh ve 2980 mAh çıktı. Pil, etiketinde yazan 3000 mAh kapasiteyi sağlayabiliyor diyebiliriz.

Diğer basamaklarda da deşarj akımı değiştikçe kapasitenin çok az düştüğünü görüyorsunuz, pil INR olduğu için bu durum normaldir. INR olmasaydı 600 mA ile 6000 mA arasında çok fazla kapasite farkı olurdu.

Bu pil INR olduğu için yüksek akımdaki test sonuçları çok önemlidir, 10-15 ve 20 amperle de testler yaptım.

Pilin datasheet'inde yüksek akımdaki performansı ile ilgili kısım şu şekildedir.

10 ve 15 amperdeki sonuçlar gayet iyi. 20 amperde de kapasite çok iyi ancak sıcaklık çok yüksek. Pil 90 dereceye kadar ısınıyor. Zaten pilin 15 amper deşarj akımına sahip olduğu belirtilmiş, 20 amper değil(datasheet'te 20 amperde neredeyse 100 derece sıcaklığa ulaştığını görebiliriz)

15 amper deşarj akımında 2869 mAh kapasite sağlıyor. Bu çok iyi bir değer.

20 amperde de gayet iyi kapasite sağlıyor ancak çok ısındığı için devamlı 20 amperde kullanılması tavsiye edilmiyor.

Matkap, elektronik sigara gibi 20 amper çekebilecek uygulamalarda kullanmak isteyenler için şöyle bir test yaptım;

10 saniye 20 amper çektim, 20 saniye dinlendirdim. Zaten bahsedilen uygulamaların kullanım şekli bu şekildedir. Sürekli 20 amper çekilmez

Bu kullanım senaryosunda 20 amperde kullanabiliriz, pil ısınmıyor.

Grafiği şu şekilde;

Bu kullanımda da toplamda 2800 mAh üzerinde kapasite alıyoruz ve pil ısınmıyor. (55.6*50+29.4=2809,4 mAh)

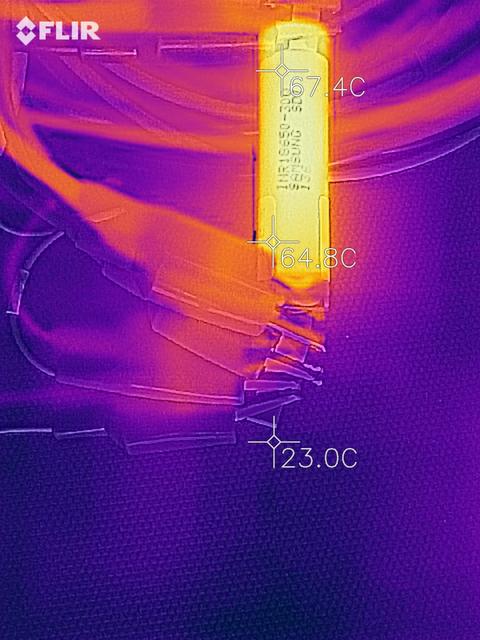

Bazı termal kamera görüntüleri;

Burada testin sadece 2. dakikası;

Bu arada yüksek akım testleri öncesinde pilin pozitif kutbuna ek izolasyon uyguladım.

0.15mm'lik metalden 2 kat punta yaptım.

Özet;

Birçok Samsung hücre gibi Samsung INR18650-30Q da oldukça kaliteli bir hücredir.

Hücre ağırlıkları birbiri ile uyumlu ve 45.7 gramdır. İç dirençler birbiri ile uyumlu ve 13 mOhm'dur.

Üzerinde yazan kapasiteyi sağlar, 15 amperde güzelce çalışır.

Bu hücre kapasitesinden dolayı Sony VTC6 ve LG HG2 ile kıyaslanır ancak o hücreler 20 amperde bu kadar ısınmaz. O açından o hücrelerden bir tık daha aşağı koyabiliriz.

VTC6 incelemesi yazının en başında var. (Bu yazıyı ayrıca şu linkte paylaşıyorum; https://forum.donanimhaber.com/18650-pil-kapasite-testleri-ve-detayli-incelemeler--145298214 )

Matkap, elektrikli bisiklet, powerwall gibi uygulamalarda kullanılmasını tavsiye ettiğim kaliteli bir pildir.

Son olarak toplu sonuçlar şu şekildedir; (2 hücreye, farklı deşarj akımları ile toplam 16 test yapıldı)

Youtube linki;

Çok teşekkür ederim.

Elektrik elektronik mühendisiyim, pil alanında çalışıyorum.

Müthiş. Uzun zamandır böyle konular görmüyorduk forumda.

Elinize sağlık.

@babapars

@Hugh Jackman

çok teşekkür ederim.

Çok teşekkür ederim.

Pil alanında birçok konuda benzer paylaşımlar yapmaya çalışacağım.

Elinize sağlık, çok güzel bir inceleme olmuş.

Çok teşekkür ederim.

Yararlı olduysa ne mutlu bana.

Konu dışı bölümünün aksine ForumDH'da bulunması gereken türde bir konu olmuş, elinize sağlık.

Merhaba hocam, ne kadar profesyonel bir ekipmandan bahsediyorsunuz?

0.1mA ve 1mv ekipmanlar var ancak fiyatları binlerce dolar olabiliyor.

bunun dışında DL24P dediğimiz bir cihaz var, profesyonel cihazlara yakın doğruluk sağlayabiliyor.

Deşarj özelliği olan şarj cihazları var, onlar da kapasite ölçmede fena değil. (Lii-500, Xtar Dragon Vp4 Plus, Skyrc, İmax B6 vb benzeri)

Bir de küçük modüller var zb2l3 gibi, bunlar oldukça ucuzdur ancak doğruluğu çok çok iyi değildir.

Siz ne tür ekipman kullanıyorsunuz? Ve ne kadar hassas ayrıma ihtiyacınız var?

Genelde azı yazmıyordum ancak iyi bir okuyucuydum, buna rağmen bu mesajı tam anlayamadım sanırım :)

Başka bir forumda mı açmam gerekirdi yoksa doğru yerde miyim?

Bence bu dünya çapında bir inceleme.

Grafikler, sıcaklıklar, çeşitli kapasite testleri, sigaraya uygun test. Kesinlikle çok başarılı.

Tebrik ederim ve de çok teşekkür ederim. (Youtube yorumlardan da yazdım ama gündeme girelim diye buradan da yazdım :)))

ve bu video sadece 2 dakika, başkası bundan 10 dakikalık 3 video çıkarırdı :)))

Bu kadar detaylı bir konu için teşekkürler eline emeğine sağlık hocam. Şarj edilebilir AA pil almak istiyorum oyun kolumda(gamepad) kullanmak için. Fiyat performans oranı iyi olan bir pil var mı? Biliyorum bu konunuza böyle vasat bir mesaj yakışmadı ama ben pil konusunda tüketiciyim çok bilgim yok. Saygılar.

Çok teşekkür ederim :)

Bundan önceki video yarım saat olunca bu videoyu kısa yapma konusunda karar kıldım. :)

Estağfurullah, tam olarak bu tür sorular için açıyorum konuları. :)

Bu tarz ürünlerde Gp ve Duracell'den şaşmayın derim.

Gp 2700 mAh pil alıp da pişman olan görmedim.

https://birikimpilleri.net/kullanici-pil-ve-batarya/sarj-edilebilir-pil/kalem-pil-aa/prd-gp-recyko-aa-2600-mah-sarjli-kalem-pil-2li

Burada ikili buldum ama 6'lı 8'li de satılıyor. (Birkaç pil fazla alıp, 2 tanesini kullanırken, 2 tanesini de harici bir şarj cihazında şarj ederek hiç şarjsız kalmazsınız)

Saygılar.
