Rowenta RS-RH5650 Pil devre tamiri hakkında yardım.

Herkese iyi günler.

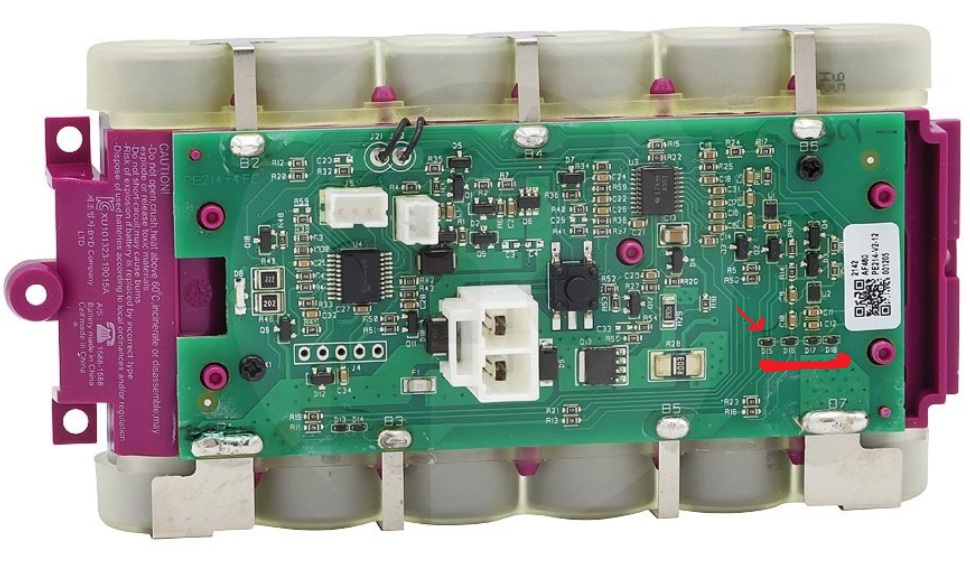

Rowenta RS-RH5650 batarya ile sorun yaşıyorum. Yardımcı olabilecek birisi çıkarsa çok sevineceğim zira bir ihtiyara yardım için kolları sıvadım :)

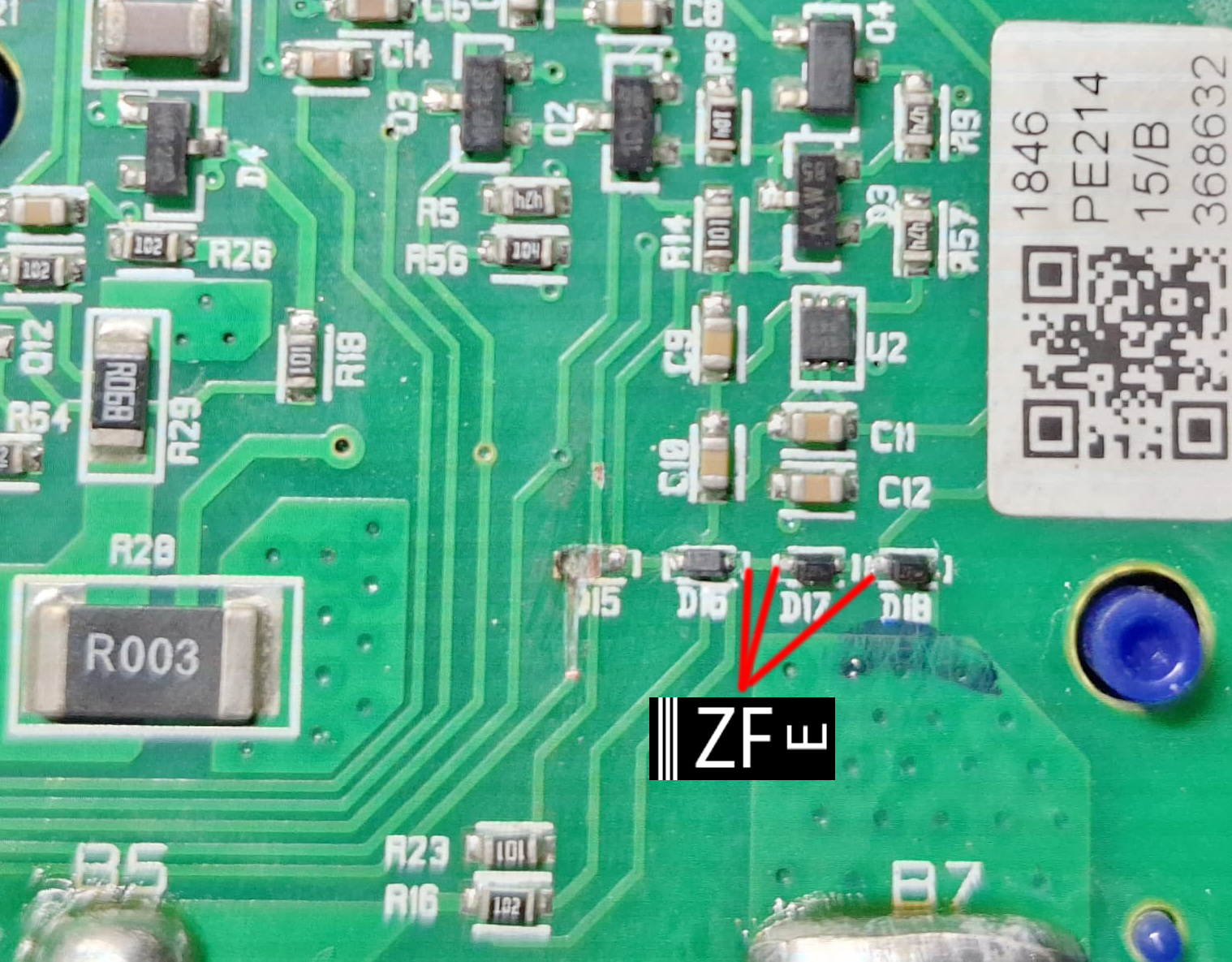

Bataryanın pillerini değiştirdim ancak üzerinde bir diyot yanmış. 4 tane yan yana var ve üzerinde |||ZF E (yatay olarak) bir devre elemanı var. Altından geçen yolda kopukluk yok. Elemanı Karaköy'de bulamadım.

ZFW diyerek yola çıktım ve https://www.markingcodes.com/ üzerinde arama yaptım,  SM5Z200A SGS-Thomson Microelectronics SOD-6  Zener diode 200V±2%, Izt=5mA, 5W bilgisine ulaştım. Muadil olarak SMD bulamadım ancak 1N5388B bulabildim (tabi iricene.

Sorularıma gelecek olursak;

1- SMD yerine 1N5388B'yi bağlarsam sorun yaşar mıyım?

2- Anot ve katod uçları yine çizgilerle mi belirleniyor?

3- Yanlış yoldayım diyerek ZFE araması yapıyorum BCV46,SmdCode:ZFE,Package:SOT-23 bilgisine ulaşıyorum ama o 3 bacaklı SOT-23.

Sonuç itibariyle yanlış yolda mıyım? Yardımcı olabileceklere şimdiden çok teşekkürler.

Yandakini söküp ölçüverin.

SMD ile başka kılıftaki çizgilendirmede anot/katot farkı oluyor mu onu merak etmiştim açıkçası (bulduğum dokümanlarda yok gibi)

SMD üzerinde yazan peki sizce ZF E midir yoksa ZF W midir? Akşama detaylı fotosunu koymaya çalışacağım (ah kafam ucuzken almadım şu mikroskoplardan)

Devrenin kalanında birşey olduğunu sanmıyorum (umuyorum :) ) Zira tam pili bağlarken o noktada bir kir görmüştüm sanırım o kısa devre yaptırdı.

Teşekkürler.

Board üzerinde ölçüm yapınca soldan sağa doğru 2 ve 3 aynı ama 4. sıradaki farklı değer veriyor. Değer okumak için devreden sökmem şart mı? Şart ise sökeceğim tabi. Bir de değer üzerinden diyot modeli bilgisi bulabilir miyim?

Teşekkürler.

Komponenti bulmak zor, ben öyle yapardım,

ölçüm değerleri üzerinden arardım mecburen

ZF olarak okumam gerektiğinin aydınlanması neticesinde gerekli parçanın BZX284-C12 olduğunu buldum. Diode: Zener; 0.4W; 12V; SMD; tape; SOD110

Bu kılıfta ve özelliklerde diyot piyasada yok.

Bulabildiklerim içerisinde 12V 0.5W diyotlar var ya da 0.4W 16V diyotlar var.

Bunlardan herhangi birini kullanabilir miyim? Yoksa yurtdışından almak zorunda kalacağım.

Tavsiyelerinize açığım.

buldum

www.n11.com

Bzx284-c12,115 12v 0.4a Sod110 Zener Diyot 50 Adet Fiyatları ve Özellikleri

https://www.n11.com/urun/bzx284-c12115-12v-04a-sod110-zener-diyot-50-adet-58934605

Zener diyot değil de TVS Koruma diyotuymuş.

Parça numarası ise CESD5V0D5 ve Türkiye'de bulamadım. Aliexpress'ten mecbur 50 tane aldım :D
