  • Merhaba arkadaşlar.
    Corsair'in yeni su soğutma kitleri çıktığında fiyatlarına baktım ve "-bu ne lan bu fiyata su soğutma mı olur. ?" dedim. Hali hazırda torna atelyemiz var takım, tezgah ve malzemeler var neden kendim yapmıyorum ki dedim. Başladım katı model çıkartmaya. Biraz araştırmaya başladım 2-3 model çıkardıkdan sonra unıversal tezgahlarla en uygun işlenebilecek ve en performanslı olabileceğini düşündüğüm 1 model de karar kıldım ve Startı verdim. Hadi hayırlısı bakalım. Ancak test sonuçları için biraz bekleyeceğiz test edecek sistem yok şuanlık.
    Sıra resimlerde.

    Tasarım bu.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    Blok hakkında bilgi vereyim. 70*70*8 mm ölçüleri var. Yuvarlak dişlerin bulunduğu kısmın çapı 54 mm. Dişler 2*2 mm. M4 vida kullandım. 3mm O-ring var.

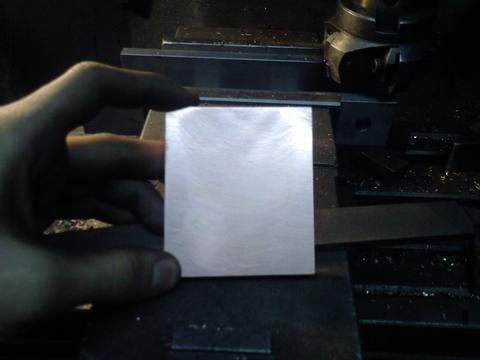

    İmalat resimleri. Bakır kaba ölçülerine getiriliyor.
    (Resimleri telefonla çektiğim için bulanık çıkmış özür dilerim)
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    Bakır kaba ölçülerine getirildi.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

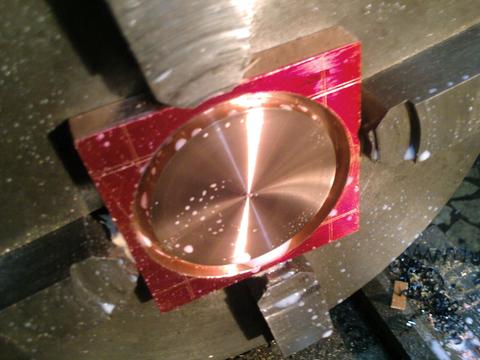

    Şimdi sıra yuvarlak çıkıntıda.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

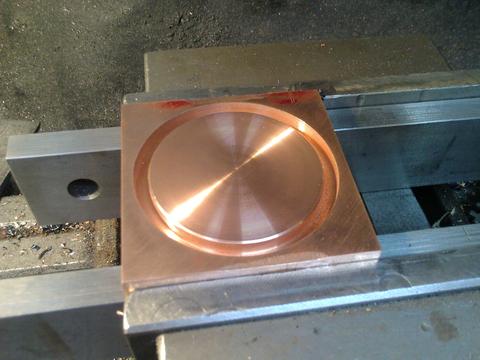

    İşlem Tamam.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

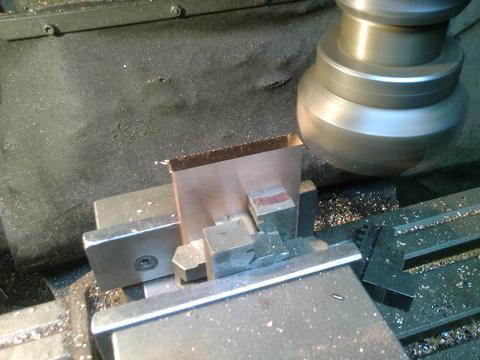

    Tekrar freze tezgahındayız. Amaç vida çüklerini çıkarmak.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    Güzel gidiyor sanki.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

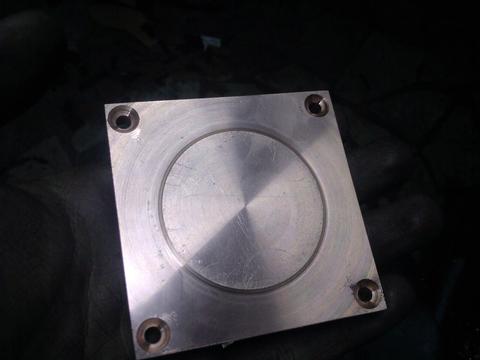

    Mükemmele yakın bir sonuç ŞİMDİLİK
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13



    Resimler şimdilik bu kadar geri kalan resimleri yarın akşam yüklicem. Umarım beğenirsiniz. Sorularınız varsa alabilirim. Ve tasarımın Solidworks kopyasını resimleri upladıktan sonra konunun sonuna linkini atıcam. Şimdilik görüşmek üzere.
















    16/10/2013 Up son sayfada



    < Bu mesaj bu kişi tarafından değiştirildi Giovannii -- 16 Ekim 2013; 19:10:25 >







  • Gayet güzel başlamışsın inşallah amacına ulaşırsın takip.
  • maliyeti nekadara geldi
  • quote:

    Orijinalden alıntı: eppek00

    maliyeti nekadara geldi

    Maliyeti 10 TL tuttu.
    Bakırı satın almadım elimde vardı. sadece 2 adet kapak için 80*80*30 mm lik plexiglass kestirdim onlara verdim para. Üstelik rekorlarıda kendim yaptım onlarada para vermedim.

    @By_KeReMM;
    Teşekkür ederim hocam amacıma henüz ulaşamadım çünkü daha test edemedim bloğu.




  • Beğenen yok heralde.
    diğer resimler yolda.
  • Aynen Devammm.

    Blok delikleri delinmeye başlandı.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

    Sonuç:
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

    Tekrar Torna Tezgahındayız. İşlemcini oturacağı tümseği oluşturuyoruz.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

    Şimdi sıra kanalları açmaya geldi en dikkatli olunacak yere.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

    Başladım dikkatli dikkatli işlemeye.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

    Hata yaptım.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    O kadarı kadı kızındada olur diyoruz ve devam ediyoruz.

    Buraya kadar bir sorun yok gibi.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

    Blok 90 derece çevrilip bağlandı. ve işlenmeye hazır.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

    İşleniyor.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

    Sonuç güzel
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13

    Eğe de atıldı.
    ##Water Block Yaptım. (EDİT 4) Rekor Resimi Geldi. New Prototype Sketch. 16/10/13


    Bloğun işi bitti gibi. Plexiglassın işlenmesi kaldı onun fotoğraflarınında yarın akşam atarım. umarım beğenirsiniz, güzel yorumlarınızı bekliyorum.

    İyi forumlar.




  • Süper bir şey olacak gibi gözüküyor

    < Bu ileti tablet sürüm kullanılarak atıldı >
    • Yapay Zeka’dan İlgili Konular
    69 dan 9 a çekiyorum ''real quick'' Lys günlüğüm (GÜNCEL)
    9 yıl önce açıldı
    Yakuza 3,4,5,6,7 like a dragon serisi türkçe yama istek
    geçen yıl açıldı
    ##FALCON MU## [Seasons 6] | Exp 50 | Drop 50 | Start 05.10.2024 ]
    4 ay önce açıldı
    Daha Fazla Göster
  • Malum birkaç gündür yoktum yoksa takiplerdim şimdi takip ediyorum iyi sonuç verirse bizde nasipleneceğiz inşaAllah Şaka bir yana umarım iyi sonuç verir ve test edecek sistemi de kısa sürede alırsın. Olmadı benim Athlonla test ederik

    Not : O tükkanda da az takılmadık dh de :) Film den netten başka maharetleri de varmış dükkanın işe yaradı demek :))
  • Takipteyiz hocam işçilik güzel umarım bloğun performansıda öyle olur....
  • Güzel yorumlarınız için teşekkür ederim beyler. Umarım beklediğim sonucu alırım.

    @Ripskill Hacı radyatör ve pompayı aldın mı ordayım şu Athlonun bi sınırlarını zorlayalım.
    Tükana inek la bi ara.
  • inş. testlerdede başarılı olursun
  • el emeği göz nuru bir proje daha forumdan.. çok iyi iş çıkarmışsınız.. umarım emğinizin karşılığını performans olarak ta alırsınız.. tebrikler
  • quote:

    Orijinalden alıntı: BabaanGemugune

    @Ripskill Hacı radyatör ve pompayı aldın mı ordayım şu Athlonun bi sınırlarını zorlayalım.
    Tükana inek la bi ara.
    Vallahi deneyelim denemesine de benim athlon ne kadar performanslı olur bilmem ama diyorsan ki deneyelim bende o.c için yer arıyordum öyle boş boş durmasın bir 2.8 falan yapak yapabilirsek hazır su soğutması da var artık




  • Takip Çok güzel gidiyor hocam başarılar
  • takip
  • Güzel çalışma hocam, okulda filan mı yapıyorsunuz?
  • güzel olmuş tebrikler
    ayrıca daha önce kendi üretimi blok yapıp çok uygun fiyatlara satan "2. el alışveriş" isimli bir arkadaş vardı bende almıştım performansı iyiydi gerçekten.
    eğer sende iyi performans alırsan, üretip forumda satabilirsin
  • Çok güzel olmuş takipppppp
  • Çok iyi gidiyo moruk takipteyim :D
  • Güzel yorumlarınız için teşekkür ederim beğenmenize sevindim.

    @sanerdk Hocam okulda değil bizzat kendi atölyemde yaptım bloğu.

    @gamebit Hocam bloğu henüz test etmedim ama en azından H80'e kafa tutacak kadar iyi performans versin o zaman 5-10 tane yapabilirim


    Arkadaşlar diğer fotoğrafları yetiştirirsem bu gece olmadı yarın akşam atıcam.
    İyi forumlar.
    •
