|burak|



Mesaj: 171


 27 Haziran 2008; 2:57:44
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.

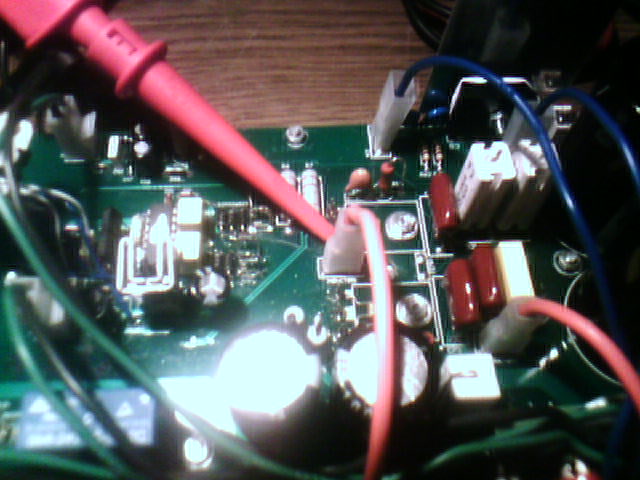

selamlar.10 nisanda askerligim bitti ve simdi yeni calismalara devam...ekteki resimlerde 1kW rms 100V class-d public adress amplisi calismam goruluyor.cikis 2x155Vdc ile 110khz samplig frekansinda (center) calisiyor cikista 2 adet IGBT var ve sogutma yok...yavas yavas esas yapmak istedigim cihaza dogru gidiyorum...





Ekteki dosya (2)

_____________________________
|burak|



Mesaj: 171


 27 Haziran 2008; 3:01:27
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.
...





Ekteki dosya (2)

_____________________________
nicaleus



Mesaj: 3544
Bu kullanıcının bu kategori altındaki blog mesajlarına git Bu kullanıcının DH Blog sayfasina git


Sisteme Gözat

 27 Haziran 2008; 9:40:32
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.
Burak abi hoşgeldin. Güç kaynagı çıkışı baya düzgün görünüyor bakalım çalışmanın ileriki aşamalarını da bekliyoruz.
Önceki cihaza agzımız açık bakıyorduk ey gidi günler

_____________________________

Core2Duo E2160 rev.M0 @ 2.8GHz - Gigabyte P35 DS3L rev.A2- Sapphire HD4850 @ 700-1023
2x1GB Kingston Value 800MHz@960MHz (5-5-5-15) - 250GB Seagate + 320 GB WD - Philips 107E
OCZ ThoughPower600W

Hazar

Mesaj: 5037


Sisteme Gözat

 27 Haziran 2008; 15:52:02
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.
Üntay hocayla foruma geliş tarihleriniz pek yakın oldu. Kolay gelsin

_____________________________

Rüzgar ters esiyorsa, yelkenlerini rüzgar yönüne göre ayarlamaya bak; çünkü dünya çektiğin sıkıntılarla değil,
gemiyi limana ulaştırıp ulaştıramadığınla ilgilenir.
|burak|



Mesaj: 171


 28 Haziran 2008; 15:46:27
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.
tesekkurler ve sizlere de selamlar.kucuk bir yanlis anlamayi duzelteyim.resimde scope da gorunen sinyal besleme cikisi degill hoparlor cikisinin L-C filtresinden oncesidir.yani bu bir switch-mode cikis amplidir.hoparlor cikisinda audio sinyali pwm ile olusturuluyor...

_____________________________
tur218

Mesaj: 193


 28 Haziran 2008; 18:45:46
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.
pwm le oluşturulan sinyal daha kalitesiz olmazmi .... en kaliteli ses saf sinüs tür...

_____________________________
AnarKin

Mesaj: 1600


 28 Haziran 2008; 21:43:34
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.
Hoşgeldiniz .

Bu aralar benide Class-D ampliler kaşımaya başladı bu aralar bu ampliler ile ilgilenmeye başladım yani ufaktan ufaktan kaşıntı Hadi hayırlısı bu topiği takip edeceğim umarım faydalı bilgilere ulaşırım .

Kolay gelsin diyorum tekrardan hoş geldiniz

_____________________________




Rize .
nicaleus



Mesaj: 3544
Bu kullanıcının bu kategori altındaki blog mesajlarına git Bu kullanıcının DH Blog sayfasina git


Sisteme Gözat

 28 Haziran 2008; 23:20:16
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.

quote:

Orjinalden alıntı: |burak|

tesekkurler ve sizlere de selamlar.kucuk bir yanlis anlamayi duzelteyim.resimde scope da gorunen sinyal besleme cikisi degill hoparlor cikisinin L-C filtresinden oncesidir.yani bu bir switch-mode cikis amplidir.hoparlor cikisinda audio sinyali pwm ile olusturuluyor...


bu cihaz heralde forumda ilk igbt li amfi oldu

_____________________________

Core2Duo E2160 rev.M0 @ 2.8GHz - Gigabyte P35 DS3L rev.A2- Sapphire HD4850 @ 700-1023
2x1GB Kingston Value 800MHz@960MHz (5-5-5-15) - 250GB Seagate + 320 GB WD - Philips 107E
OCZ ThoughPower600W

r2d2droids



Mesaj: 3135


 29 Haziran 2008; 0:32:15
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.
quote:

Orjinalden alıntı: tur218

pwm le oluşturulan sinyal daha kalitesiz olmazmi .... en kaliteli ses saf sinüs tür...


pwm den öyle güel saf sinüs elde edilir ki şaşarsın.

http://www.irf.com/technical-info/appnotes/an-1071.pdf

bu arada burak hoş geldin. akılıma gelmişken sorayım bu cihazlardan herhangi birine EMI testi yaptırdın mı???

_____________________________

Nous faisons confiance dans Dieu
electronical engineer
|burak|



Mesaj: 171


 30 Haziran 2008; 7:16:19
Bu mesajla ilgili şikayetinizi bu icon a tıklayarak yapabilirsiniz.
evet ''tur218'' arkadasimiz hakli.en kaliteli sinus sinyalini feed-back'i iyi olan bir class-a ampli verebilir.class-d'de scope'ta sinyale baktiginizda cok kirli bir sinyal gorunur (L-C filtresinden sonra) fakat insan kulagi bu sampling gurultulerinin harmoniklerini yuksek frekanslarda oldugu icin algilayamaz.sadece pwm modulation basladiginda ses frekansindaki orneklemeler insan tarafindan ses olarak algilanir.insan kulaginin algilayabilecegi problem ise damping factor'dur.class-d'nin dezavantajlarinin yaninda cok onemli bir avantaji var.oda verimin cok yuksek olmasi.bu isil dagilimin cok dusuk olmasi ve yuksek guclerde sogutma ihtiyacinin cok az olmasi anlamina gelir.(resimlerdeki devrede fanli sogutma ve petekli sogutucu olmaksizin audio standartlarina gore 1kW rms guc elde edilebiliyor)damping factor'u ve audio performansi class-ab kadar iyi olan bir switch-mode cikis ampli yapicam.bu zaten soyledigim gibi esas yapmak istedigim cihaz.calisma mantigi bilinen class-d'den cok farkli ve resimlerde gordugunuz sistemle hic alakasi yok.daha sonra electronigi birakmayi dusunuyorum.ufak bir not daha: resimlerdeki cikis kati bir public-adress amplisidir yani 100v genel seslendirme amaclidir.bu yuzden yuksek ses performansina sahip olmasi gerekmiyor.bu nedenle performansi yukseltmek adina bazi malzemeleri riske atacak kadar zorlamadim...EMI testine gelince bu testi bu isi yaptigim firma isterse yaptirir ama yaptiracaklarina ihtimal vermiyorum.kendim de masturbasyon adina daha fazla para harcamayi dusunmuyorum...saygilar...

_____________________________
